管道混合器作为无机械运动部件的高效化工设备，分喷射式、涡流式、静态式等类型，其中静态混合器涵盖螺旋型（耐腐但压降大）、网格型（混合优）、多孔板型（成本低）。设计需计算雷诺数（Re＞4000 为湍流）、混合长度（L=ND）与压力损失，确保混合不均匀度 σ＜0.1。

管道混合器是使流体在管道内流过时，通过喷嘴、涡流室、多孔板或异形板等促进混合的元件作用而达到均匀混合的目的，是一种无任何机械运动部件的混合器。

一、管道混合器的分类

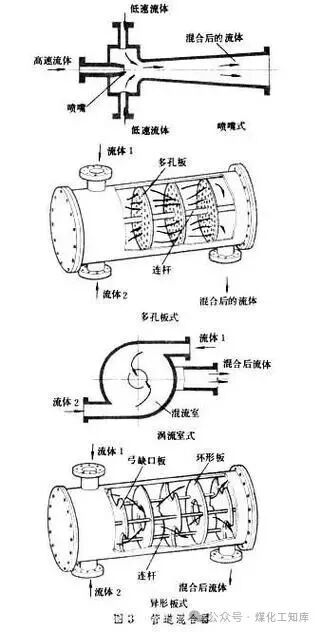

管道混合器按喷嘴式、涡流式、多孔板或异形板式等混合方式分为喷射式管道混合器、涡流式管道混合器和静态管道混合器等。下面讨论一下静态混合器（Static Mixer）。

静态混合器是一种新型、高效的化工单元设备，适用于液与液，液与气，液与固，气与气的混合、乳化、中和、吸收、萃取、反应和强化传热等工艺过程，可在很宽的粘度范围内不同的流型（层流、过渡流、湍流）状态下应用，用于间歇操作和连续操作。

静态混合器选型一般取决于所用混合介质的物性（如粘度、颗粒大小、含固量、反应速度和工作温度压力等），选择的静态混合器类型应满足混合过程或反应过程中工艺的要求，混合单元结构不同，所产生的流体流动形态及性能也不同，选择时应考虑流体特征、要求的混合程度、压力降、直径、长度、剪切率、流体停留时间、滞留体积以及传热、传质等因素，另外还要考虑放大设计的可靠性、设备成本、操作费用和清洗能力等。

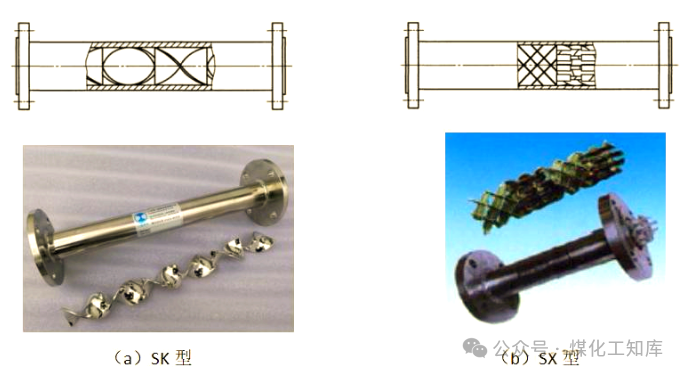

静态混合器的分类：

（1）螺旋型（Helical Type）

螺旋型管道混合器的优点是结构简单，无需外部动力，运行成本低。可选用不同材质（如不锈钢、PVC），耐腐蚀性强。

螺旋型管道混合器的缺点是压力损失较大，尤其是高流速时（约0.2~1.5 m水柱压降）。处理含有较高固体悬浮物的水时容易堵塞。

螺旋型管道混合器的适用水质为清水和低至中等浊度（＜100 NTU）的原水、投加药剂后的混合水；适用管径为DN50~DN300，对于DN300以上的大管径，需要多个单元串联；适用流速为低至中等流速（＜1.5 m/s），能有效增强湍流，提高混合效率。

（2）网格型（Grid Type）

网格型管道混合器的优点是混合效果较好，结构紧凑，相比螺旋式混合器，压降较小。

网格型管道混合器的缺点是对高流速、黏性液体混合效果较差，仍然可能出现堵塞问题，特别是处理含悬浮物较多的水。

网格型管道混合器的适用水质为清水、低浊度水、药剂投加后混合（如絮凝剂、pH调节）；适用管径为DN50-DN500的中等管径系统；适用流速为低流速（＜0.3 m/s）。

（3）多孔板型（Orifice Type）

多孔板型管道混合器的优点是结构简单，制造成本低。

多孔板型管道混合器的缺点是不能处理高含固废水，容易堵塞，可能对某些药剂（如高分子絮凝剂）造成破坏，影响水处理效果。

多孔板型管道混合器的适用水质为清水、低至中等浊度（＜100 NTU）水、消毒剂投加后混合；适用管径DN100~DN800，适用于大管径管道混合；适用流速为高流速（1.5~3.0 m/s），能在短距离内实现良好的混合效果。

二、管道混合器的设计方法

管道混合器的设计涉及流体力学和传质原理，通常考虑雷诺数（Re）、压力损失（ΔP）、混合效率（混合长度 L）、流体剪切率等因素。

1.雷诺数计算Re

式中：

ρ 为水密度，kg/m³，浓度不太高的水可取ρ = 1000 kg/m³；

v 为管道内的流速，m/s；

D 为管道直径，m；

μ 为动力粘度，Pa·s，可取μ =0.001 Pa·s。

Re＜2000：层流，依赖分子扩散，需要长混合距离L；

2000＜Re＜4000：过渡区，混合效率不稳定；

Re>4000：湍流，依赖涡流和剪切，提高混合效率。

2.混合长度计算L

混合长度是指流体达到均匀混合所需的最短距离，对于静态管道混合器可按下式计算。

式中：

N 为管道混合器内混合元件的单元数量，通常为6~12；

D 为管道直径，m。

3.混合不均匀度计算σ

对于层流状态，螺旋型管道混合器的混合不均匀度可按下式计算。

式中：

σ 为混合不均匀度（＜0.1 视为良好混合）；

σ₀ 为初始混合不均匀度，通常取σ₀ = 1；

k 为经验混合系数，对于螺旋式静态混合器，k 可取0.5∼0.7。

例如，流量为180m³/h，管径为DN150，则流速v = 2.83 m/s，取混合元件单元数量N = 5，则所需管道混合器长度为1.0 m。

计算雷诺数Re = 424500＞4000，属于湍流，取混合系数k = 0.6，计算混合不均匀度为σ = 0.031＜0.1，混合效果良好。

如混合元件单元数降低为N = 2，混合器长度降低为0.4 m，混合不均匀度为σ = 0.19＞0.1，混合效果不好。可见混合器长度与元件数量是保证混合效果的关键。

4.压力损失计算ΔP

对于螺旋管道混合器和网格管道混合器可按下式计算。
