法兰侧面标记的详细解析

设备运维 2025-12-22

法兰侧面钢印是其 “身份证”，包含标准编号、类型代号、公称尺寸、公称压力等核心信息。解读需遵循固定顺序，分清 PN/Class 压力体系、密封面型式等关键差异。掌握标记解读技能，是管路系统采购、安装与维护的重要基础。

一个标准规范的法兰，我们从侧面的钢印就可以了解到法兰的全面信息。我们理解法兰侧面的标记，是管路系统采购、安装和维护中的一项关键技能。这些标记就像是法兰的“身份证”，清晰标明了它的规格、性能和用途。

我们看一看法兰的主要标记要素解析

一个典型的法兰侧面标记通常包含以下几个信息：

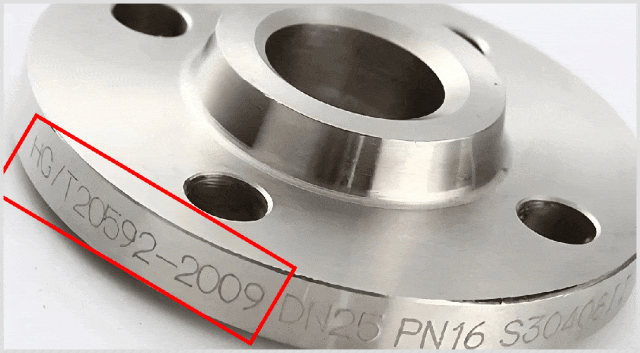

1. 标准编号

· 含义：指法兰制造所遵循的国家、行业或国际标准。这是解读所有其他标记的基础，因为它规定了标记的规则和法兰的尺寸。
· 示例：HG/T 20592（中国化工行业标准）、GB/T 9115.1（中国国家标准）、ASME B16.5（美国机械工程师协会标准）。

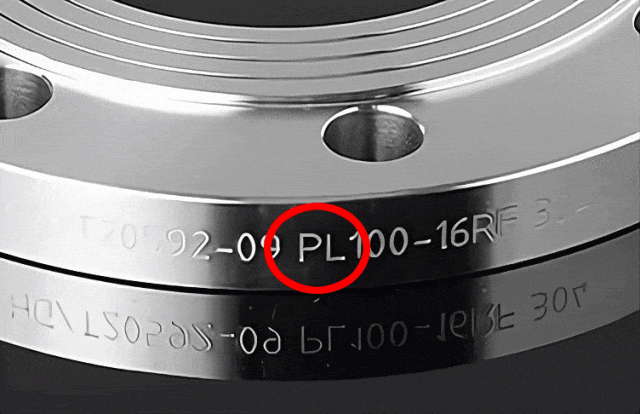

2. 类型代号

   · 含义：表示法兰的结构形式，这决定了它的连接方式和适用场景。
   · 常见代号：
     · PL：板式平焊法兰
     · WN：带颈对焊法兰
     · SO：带颈平焊法兰
     · BL：法兰盖（盲板）

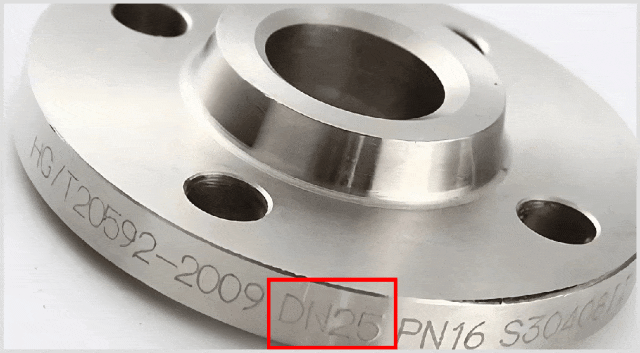

3. 公称尺寸 (DN)

· 含义：表示法兰所连接管道的公称口径。
· 说明：后跟数字，如 DN100。有时会附带钢管外径系列，A系列（英制管）通常省略，B系列（公制管）会特别标记，如 DN200(B)。
4. 公称压力 (PN) 或压力等级 (Class)

   · 含义：表示法兰在设计温度下所能承受的最大工作压力等级。
   · 说明：这是两个不同的体系。
     · PN系列（欧洲体系）：如 PN16, PN25
     · Class系列（美洲体系）：如 Class150, Class300
     · 两者不能直接等同换算。
5. 密封面型式代号

   · 含义：表示法兰密封接触面的形式，直接影响密封效果和垫片的选择。
   · 常见代号：
     · RF：突面
     · FM：凹面
     · MFM：凹凸面（此代号指“凸面”，需与凹面配对使用）
     · RJ：环连接面

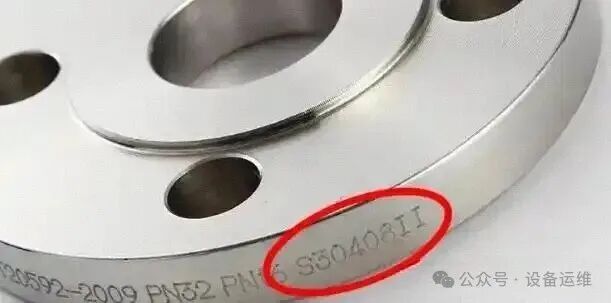

6. 材料牌号

· 含义：制造法兰所用的材质，这关系到法兰的强度、耐腐蚀性和适用介质。
· 示例：20#（20号钢）、Q235A（普通碳钢）、S30408（304不锈钢）、16Mn（锰钢）。对于锻件，可能还会标注锻件等级，如 II级。
7. 钢管壁厚

· 含义：对于带颈对焊法兰 (WN)，需要标注与其焊接的钢管的壁厚要求。其他类型的法兰通常无此标记。

· 示例：Sch40, S=8mm
8. 制造商信息
· 含义：制造商的名称或商标。（这个可以忽略）

解读要点与注意事项

· 标记顺序：完整的标记有规定的顺序，通常为：标准 - 类型 - 公称尺寸 - 公称压力 - 密封面 - 材质 - 其他。理解这个逻辑顺序有助于系统解读。
· 标记位置：这些信息通常通过钢印或激光雕刻在法兰的外圆柱表面上，确保清晰且永久。

实战示例解读

让我们来解读一个假设的完整标记：

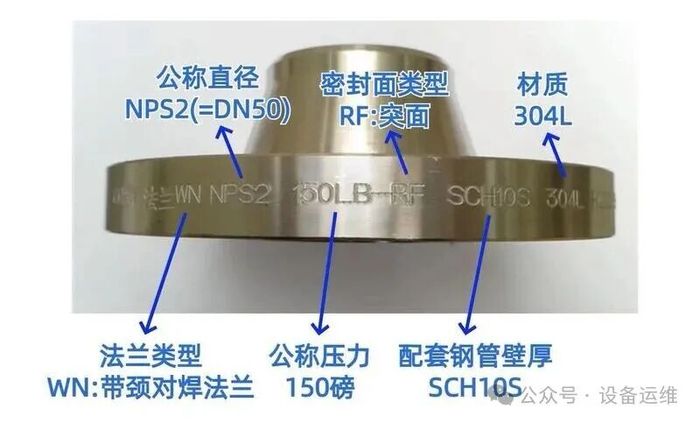

HG/T 20592 法兰 WN100(B)-16 RF S=8mm 16Mn

· HG/T 20592：制造遵循中国化工行业标准（PN系列）。
· WN：法兰类型为带颈对焊法兰。
· 100(B)：公称通径为DN100，适用于B系列（公制管）钢管。
· 16：公称压力等级为PN16。
· RF：密封面形式为突面。
· S=8mm：推荐与之焊接的钢管壁厚为8毫米。
· 16Mn：法兰材质为锰钢。

通过以上解析，我们就可以系统地读懂大多数法兰侧面的标记信息了。如果在实际工作中遇到特殊的标记组合，怎么办？

你就问问厂家吧，这最靠谱。
