金属 O 型圈：极端工况密封终极方案 耐温耐压性能拉满
引言:O型圈作为最常见的密封件，可以说没有之一，但是性能差异还是比较大的。在你看来哪种O型圈耐温耐压性能最优呢？答案是金属O型圈。它作为一种高性能的密封元件，在极端工况下发挥着不可替代的作用。
01什么是金属O型圈？

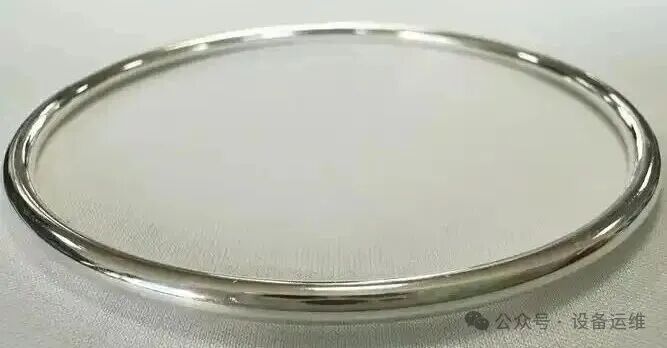

金属O型圈是一种由薄壁金属管（通常为圆形截面）制成的环形密封件。它的名称源于其形状与传统橡胶O型圈相似，但其材质、工作原理和应用场景有本质区别。
核心结构：通常由薄壁无缝金属管（如因科镍、不锈钢等）制成，两端通过精密焊接形成一个闭合的圆环。
表面处理：根据应用需求，表面可以镀银、镀金、镀镍、镀聚四氟乙烯（PTFE）或涂覆其他软质材料。
02金属O型圈的主要特点与优势
卓越的耐温性：可耐受从超低温（如-270°C液氦）到超高温（>1000°C） 的极端温度，这是非金属密封件无法企及的。
极高的耐压性：能够承受极高的压力，特别是充气式和实心式变体。
出色的密封性：泄漏率极低，可以达到氦气质谱检漏级别（<1×10⁻⁹ Pa·m³/s），满足超高真空或绝对密封的要求。
耐腐蚀和耐辐射：根据金属材料的选择，可抵抗各种化学介质、溶剂和强辐射环境。
长寿命和可重复使用：在正确安装和工况稳定的情况下，使用寿命长，且经适当处理后可重复使用。
有限的回弹能力：与传统橡胶圈依靠弹性不同，金属O型圈主要依靠“塑性变形”来填充法兰面的微观不平，实现密封。其回弹能力有限。
03金属O型圈的主要类型
根据内部结构不同，金属O型圈主要分为三类：
类型 |
结构示意图 |
特点与应用 |
|---|---|---|
空心（标准）型 |
空心圆管 |
最常用类型 。截面为中空圆形，柔韧性好，所需紧固力较小。适用于中低压、高真空及对法兰载荷有要求的场合。 |
充气（加压）型 |
空心管内充入惰性气体（如氮气） |
在空心环内封入一定压力的惰性气体（通常为氮气，压力5-15MPa）。受热时内部气压升高，提供自紧式密封效果，补偿系统升温导致的压紧力下降。特别适用于高温高压交变工况。 |
实心型 |
管腔内填充金属粉末或纤维 |
在金属管内填入金属粉末、陶瓷纤维等材料再压实。刚性大，抗压溃（Crush）能力强，主要用于超高静压（如高压釜、超高压阀门）或需要承受巨大剪切力的场合。 |
04金属O型圈的常用材料
基体金属：
不锈钢（如304、316L）：最常用，具有良好的综合耐腐蚀性和经济性。
因科镍合金（如Inconel 600， 718）：优异的耐高温、抗氧化和抗蠕变性能。
哈氏合金（如C-276）：卓越的耐强腐蚀介质能力。
表面涂层：
银：最常用的涂层，提供润滑、辅助密封并适应高温。
铜、镍、金、PTFE等：根据具体的介质兼容性、导电性或防粘需求选择。
05金属O型圈的密封原理
金属O型圈的密封属于 “面密封” ：
当法兰螺栓拧紧时，法兰面对O型圈施加压缩力。
金属管壁发生可控的塑性变形，填充法兰密封表面的微观不平。
这条变形的“面”与法兰面紧密贴合，形成一道有效的密封屏障。对于充气式，内部气体压力会辅助增强这一贴合。
06金属O型圈的典型应用领域
航空航天：发动机燃烧室、涡轮管路、航天器推进系统、真空模拟舱。
核工业：核反应堆压力容器、核燃料处理设备、高辐射阀门。
石油化工：高压高温反应釜、油气井口设备、高压换热器、合成氨设备。
真空与半导体：超高真空腔体、镀膜设备、粒子加速器、半导体制造设备。
其他高端装备：超临界发电机组、高性能阀门、高压灭菌器、特殊材料合成设备。
07金属O型圈的使用注意事项
沟槽设计：需要精密的矩形或三角形沟槽，尺寸公差严格，表面光洁度要求高（通常Ra≤1.6μm）。
安装要求：必须小心处理，避免扭曲、划伤。安装时需涂抹适量润滑剂（如氧化银膏）。
一次性使用倾向：虽然可重复使用，但经过一次压缩循环后，其密封性能会下降，关键场合建议更换。
成本较高：相比非金属密封件，其制造成本和安装要求都更高。
08简单总结
金属O型圈是解决极端工况（高温、高压、高真空、强腐蚀、强辐射）下密封难题的终极方案之一。它牺牲了橡胶的弹性，换来了无与伦比的环境耐受性和密封可靠性。在选择时，需要根据具体的压力、温度、介质和法兰条件，与专业供应商共同确定其类型、材料和涂层。
文章内容来源设备运维，流程工业整理编辑，责任编辑：胡静，审核人：李峥
版权声明∶转载流程工业网内容，请在正文上方注明来源和作者，且不得对内容作实质性改动；微信公众号、头条号等新媒体平台，转载请联系授权。邮箱∶process@vogel.com.cn，电话：16601379371（同微信）
