管壳式换热器——石油化工应用最广的换热设备核心原理与结构详解
它的核心原理非常简单：两种温度不同的流体，分别在管子内部（管程）和管子外部（壳程）流动，通过管壁传导热量，互不混合。

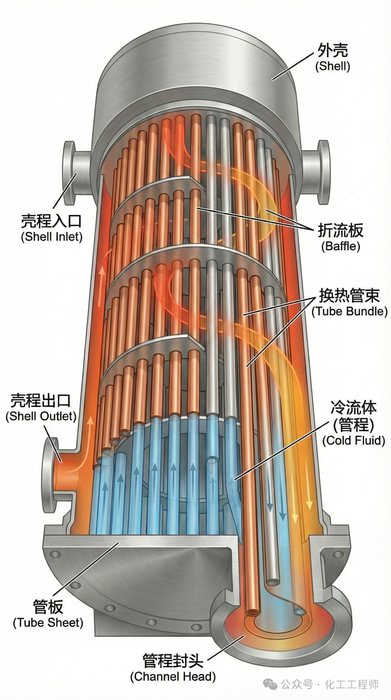

一、构成介绍
1、换热管束 (Tube Bundle) —— 热量的“传递者”
位置：位于设备中心，由成百上千根细管组成（如图中铜色/银色管束）。
作用：这是换热发生的核心界面。
管程流体（冷流体）在管内流动。
壳程流体（热流体）在管外冲刷。
工程意义：管子越细、数量越多，换热面积（Heat Transfer Area） 就越大，换热效率就越高。
2、外壳 (Shell) —— 承压的“容器”
位置：最外层的圆筒形容器。
作用：容纳壳程流体，并将所有内部组件包裹在内。
工程意义：它必须足够坚固以承受内部的高压。这就是为什么管壳式换热器比板式换热器更适合高压工况的原因。
3、折流板 (Baffles) —— 效率的“倍增器”
位置：垂直于管束安装的弓形金属板（图中切断了壳程流体的直线路径）。
作用：这是图中最重要的流体力学设计。
改变流向：它强迫壳程流体（红色）不能走直线“短路”，而是必须上下曲折流动（像波浪一样）。这使得流体从“纵向流”变为“错流（Cross-flow）”，垂直冲刷管壁。
制造湍流：通过增加流体的湍动程度（Turbulence），破坏管壁表面的层流底层，从而大幅提高传热系数（K值）。
支撑管束：在物理上支撑细长的管子，防止流体冲击引起管子震动和损坏。
4、管板 (Tube Sheet) —— 流体的“隔离墙”
位置：管束两端的厚金属圆板，管子被焊接或胀接在上面。
作用：它是管程和壳程的物理分界线。
它确保管内的蓝色液体和管外的红色液体绝对不会混合。如果管板密封失效，就会发生“内漏”，导致产品污染。
5、封头/管箱 (Head/Channel) —— 血液的“分配室”
位置：设备两端的半球形或圆筒形部件（图中底部标示管程封头的部分）。
作用：将进入的流体均匀地分配到每一根管子中，或者汇集流出的流体。
对于科普受众来说，最需要记住的是：不仅要有管子，还得有“挡板”（折流板）。
没有折流板，壳程流体就会懒散地流过，换热效果极差。
有了折流板，流体被迫“跑动”和“翻滚”，从而极大地带走了热量。

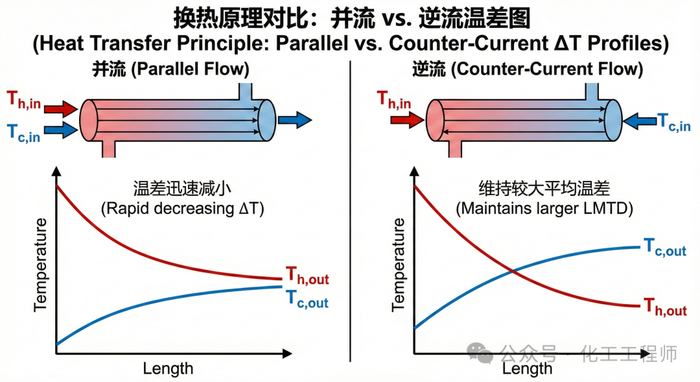

二、“逆流 vs 并流”的温差原理
这是换热器设计的核心灵魂。要理解这两者的区别，我们不能只看“流动方向”，而要看“传热推动力”（即温差 ΔT）是如何在整个设备长度上分布的。
我们可以用“短跑 vs 长跑”来比喻这个原理：
1、并流 (Parallel / Co-current Flow)：短跑型选手
“开头猛如虎，后来慢吞吞。”
场景描述：热流体和冷流体从同一端进入。
刚进门时：最热的流体遇见了最冷的流体。温差巨大（例如 100℃ vs 20℃），热量像洪水一样瞬间疯狂传递。
走到中间：热流体凉了，冷流体热了。两者的温度越来越接近。
走到出口：两者的温度几乎持平。这时候温差极小，热量传递几乎停止（“传热推动力”消失）。
致命弱点：冷流体的出口温度，永远不可能超过热流体的出口温度。 它们只能趋向于“热平衡”。
适用场景：仅用于需要快速冷却热流体，或者需要严格控制壁温（避免过热）的特殊场合。
2. 逆流 (Counter-Current Flow)：长跑型选手
“全程保持节奏，榨干最后一点热量。”
场景描述：热流体和冷流体从两头反向进入。
在冷流体入口（热流体出口）：新鲜的冷流体（20℃）遇到了已经变凉的热流体（比如 40℃）。虽然热流体“累了”，但因为它比冷流体热，依然能传热。
在中间过程：随着冷流体往前走，它变热了，但它遇到的热流体也更热。温差始终保持着。
在冷流体出口（热流体入口）：已经很热的冷流体（比如 80℃），遇到了刚进来的、滚烫的热流体（100℃）。因为对方更热，所以冷流体还能继续吸热！
核心优势：
温差均匀：在设备的每一点上，热流体都比冷流体热，传热从未停止。
突破极限：冷流体的出口温度，可以高于热流体的出口温度。 这是并流绝对做不到的。
在工程计算中，有一个关键指标叫 LMTD（对数平均温差）。
并流：一开始温差很大，后面温差很小，平均下来，有效的“推动力”被浪费了。
逆流：全程维持温差，平均推动力大。
要换同样的热量，逆流需要的设备体积更小、更省钱。这就是为什么化工厂里 90% 以上的换热器都设计成逆流的原因。
