在气动控制系统的方寸之间，一直存在着一个让设计人员纠结、让维护人员争论的“经典二选一”：到底是装“二联件”就够了，还是必须上“三联件”？

很多刚入行的设计师习惯性在图纸上放置一个三联件，觉得“多一个总比少一个保险”。但在老师傅眼里，这种不加思考的选择往往暴露了专业深度的欠缺。

今天，我们不聊枯燥的选型表格，而是深入气动系统的“胃”——气源处理装置，从底层逻辑和最新的技术标准趋势，来掰扯一下这对“气动双胞胎”的本质区别。

从“FRL”说起：一个关于标准的故事

在ISO 1219-1（气动及元器件图形符号）的体系下，无论是二联件还是三联件，它们在国际上通称为FRL组合装置。

F代表 Filter（过滤器）

R代表 Regulator（减压阀）

L代表 Lubricator（油雾器）

所谓“三联件”，就是 F + R + L 的物理组合。

所谓“二联件”，通常指的是 F + R 的组合。

就这么简单？如果只是数量上的加减，那确实没什么好写的。真正的核心在于：那个被减去“L”（油雾器），背后隐藏的是一场发生在我们身边的工业技术革命。

核心差异：不仅仅是少了一个“杯子”

如果你走进一个老牌工厂，大概率还能看到这样的场景：气动管路旁边挂着透明的塑料油杯，随着气流的脉动，一滴一滴的润滑油被吸入气管，形成雾状带着执行元件运动。这就是三联件的工作常态。

1. 功能边界的划定（引用GB/T 14513标准）

根据国家标准GB/T 14513-2021《气动 使用可压缩流体元件的流量特性测定》中对气源处理系统的定义，三联件与二联件在功能输出上存在本质差异：

三联件：输出的是“润滑型”压缩空气。它不仅要控制空气的洁净度和压力，还承担着将油液颗粒直径控制在1-3μm（微米）左右的油雾输送给下游的职责。

二联件：输出的是“干爽型”压缩空气。它只负责把关颗粒杂质和水份，坚决不给空气“加油”。

2. 结构集成的“分”与“合”

如果你拆解过这两种元件，会发现一个有趣的设计差异：

早期的三联件往往是三个独立的个体，用管子串联。而现代的二联件，更多采用了一种叫“积木式”的结构。

根据ISO 11727（气动元件标识和安装面的标准）的安装规范，现在的二联件经常把过滤器和减压阀做成一个整体——也就是常说的“过滤减压阀”，不仅减少了泄露点，也让整个安装过程变得简洁。

为什么现在“二联件”越来越香？——“无油化”的逆袭

这里要聊点有深度的话题。很多年轻人可能会问：“既然三联件能润滑，那为什么现在很多高端设备，比如半导体、食品医药生产线，点名只要二联件？”

答案藏在“无油化”这三个字里。

技术迭代的必然

在老一代工程师的记忆里，气动元件（如气缸、换向阀）的密封材料大多是丁腈橡胶，运动摩擦系数大，如果不靠油雾器强制供油，气缸两年内必然拉伤报废。

但近十年，随着材料科学的进步，情况发生了翻天覆地的变化。

现在的主流气动品牌（如SMC、Festo等），其气缸和电磁阀的密封件大量采用自润滑材料或含油轴承。这意味着，元件在出厂时就已经预装了润滑脂，完全不需要空气中的油雾来润滑。

这里必须引用一个严谨的结论：

根据JB/T 5967-2021《气动元件及系统用气源处理件 技术条件》行业标准中的指导，对于采用无给油润滑或自润滑元件的气动系统，严禁在气源处理中设置油雾器。

原因很直接：多余的油雾不仅浪费，还会附着在管路内壁，碳化后形成黏稠的油泥，甚至导致比例阀、精密流量阀的堵塞或卡死。

应用场景的画像对比

我们可以这么来理解两者的“人设”：

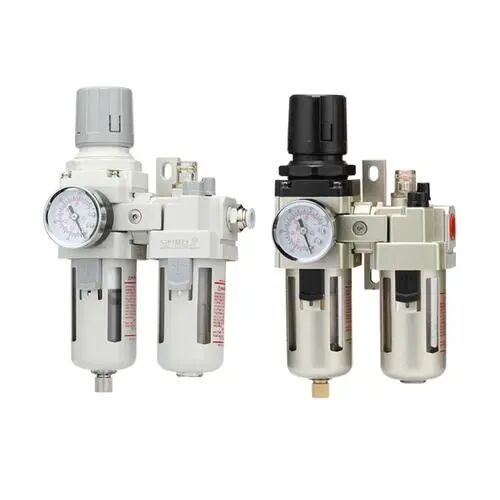

二联件（过滤器+减压阀）——现代的“极简主义者”

画像：年轻、高效、洁身自好。

使用场景：精密电子装配、医疗器械、激光切割机、新能源设备。

核心理念：相信元件自身的“体质”，不给气路添麻烦。如果你发现气缸上有个油嘴（润滑孔），那也只是为了安装时涂点润滑脂，平时不需要供油。

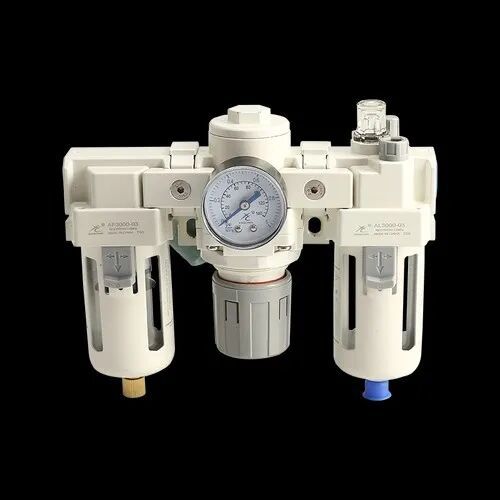

三联件（过滤器+减压阀+油雾器）——传统的“精细养护派”

画像：经验丰富、考虑周全、略显繁琐。

使用场景：木工机械、气动工具（风批、打磨机）、老式锻压设备。这些设备中的气动马达或冲击气缸，确实需要源源不断的油雾来冷却和润滑。

核心理念：既然是机器就会磨损，既然磨损我就提前给你“喂油”。

流量特性的隐形差异

除了功能，还有一个容易忽略的点：压力损失。

根据气动元件流量特性测试标准ISO 6358的测试逻辑，气流每经过一个元件，都会产生压降。

三联件因为多了一个“油雾器”这个关卡，在相同通径下，其额定流量通常会比二联件低10%~20%。

油雾器内部往往有导流结构或起雾装置，这会增加气流的阻力。

如果你的系统耗气量巨大（比如大缸径气缸频繁动作），选用了三联件却没有相应增大通径，结果就是：执行元件动作越来越慢，无力。这就是“多出来”的代价。

维护哲学的差异：排水 vs 加油

从维护工单的角度看，两者的维护逻辑完全不同：

二联件的维护：重点是“排”。每周清理滤杯内的污水和杂质，仅此而已。维护极其简单，甚至很多品牌推出了带自动排水功能的过滤器。

三联件的维护：重点是“调”。不仅要排水，还要定期检查油杯的油位，调整滴油速度（通常控制在每分钟1-5滴左右，视流量而定）。油加多了浪费，污染环境；加少了，下游气缸“嗷嗷待哺”，磨损加剧。润滑油也有讲究，一般要求使用ISO VG 32的透平油，不能用机油乱替代。

结论：选择的关键在于“最后一厘米”

回到标题，气动二联件和三联件的区别到底是什么？

表象上是“有没有油雾器”的区别，本质上是对“最后一厘米”润滑责任的归属问题。

如果你选择二联件，意味着你信任现代材料科技，将润滑责任交给了元件内部的“终身润滑”设计。

如果你选择三联件，意味着你承担起了对执行元件“主动养护”的责任，通过外部供油来对抗摩擦。

所以，下次画图时，别再无脑拖出一个三联件了。

先问自己一句：我的气缸，到底需不需要我帮它“加油”？

这不仅是对成本的考量，更是对技术趋势的尊重。在追求“无油化”和“洁净生产”的今天，也许，减法比加法更难做对。
