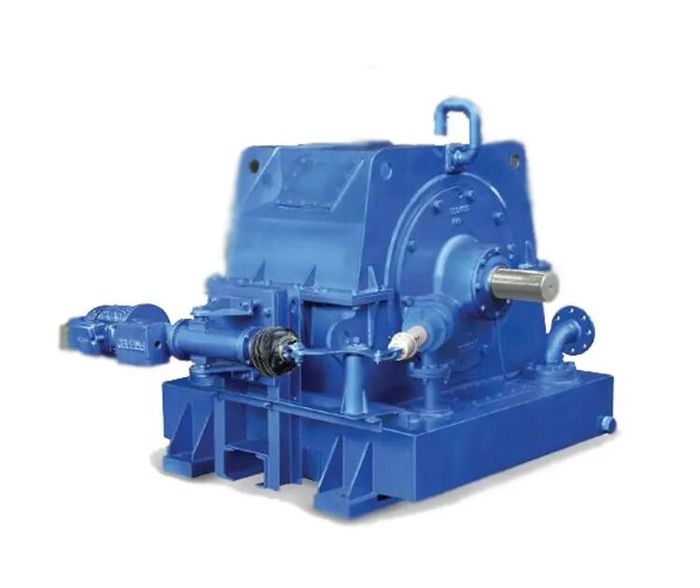

如果你以前去过火电厂或者钢铁厂，你会发现在风机和电机之间，往往“夹”着一个圆鼓鼓的家伙。它不是电机，也不是风机，却像个“和事佬”一样，把电机的高速旋转“温柔”地传递给风机。

这个东西，就叫调速型液力耦合器（以下简称“液耦”）。

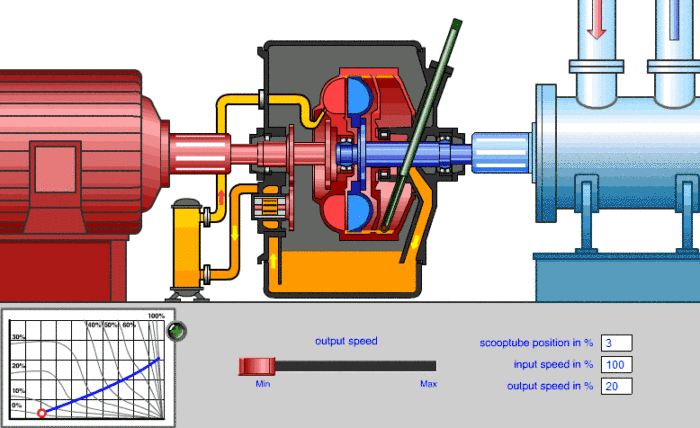

很多人第一次见它，会好奇：这玩意儿不靠齿轮硬连接，也不靠皮带摩擦，它到底是怎么传动的？又是怎么实现调速的？今天，我们就用一篇不那么“教科书”的文章，把这个“魔法圆环”彻底讲透。先看个原理动图，便于你理解它的工作原理。

一、两个风扇的“隔空对话”

我们先来做个小比喻。

面前放两个电风扇，面对面摆好。你打开第一个风扇（主动端），风呼呼地吹向第二个风扇（从动端）。你会发现，第二个风扇的扇叶开始转了。

虽然两个扇叶之间隔着空气，没有物理接触，但能量就这么传过去了。

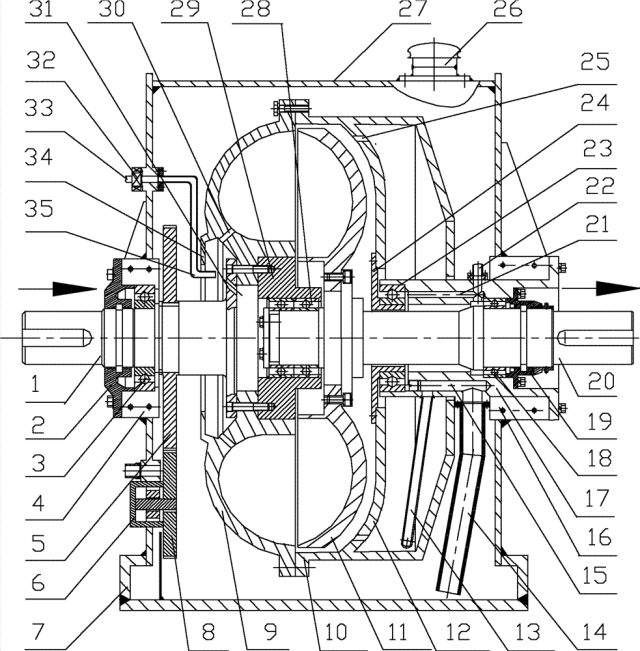

液力耦合器的原理，本质上就是“两个风扇对着吹”，只不过把介质从空气换成了油。放两张结构图便于大家理解

在液耦内部，没有坚硬的齿轮咬合，只有两个长得像“碗”一样的叶轮：一个是泵轮（主动轮，连着电机），一个是涡轮（从动轮，连着风机）。它们之间留着一点点缝隙，浸在粘稠的工作油里。

电机带动泵轮旋转时，泵轮里的叶片就像离心泵一样，疯狂地搅动油液，把机械能变成了油液的动能和压力能。这些高速油流“哗”地一下冲出去，打在对面涡轮的叶片上，推动涡轮旋转。涡轮再把油液的动能变回机械能，带着风机转起来。

周而复始，形成循环圆。

你看，整个过程中，泵轮和涡轮没有任何物理接触，全靠那一层油膜“传话”。这种“柔性”传动，天生就有“减震”的功能——电机那边的冲击和振动，到了油这儿就被吸收了，不会硬生生地传到风机上。

二、最精妙的“魔术”：一根管子调转速

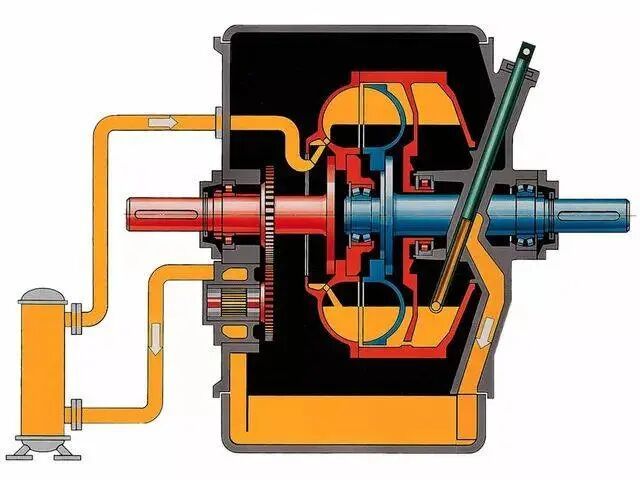

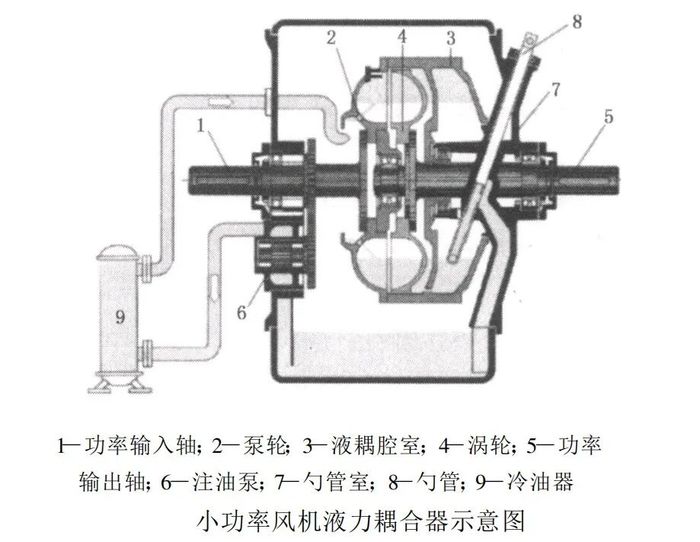

如果液耦只能传动力，那它和普通的联轴器没什么区别。它真正厉害的地方，在于调速。（再放一张结构图便于理解）

既然动力是靠油传递的，那油多油少，自然就决定了传过去的力量大小。

液耦里有一根非常关键的零件——勺管。它就像一根可以伸缩的吸管，插在旋转的油腔里。

当你想让风机全速运转时，就把勺管往外拔（升到最高位）。勺管抽走的油少，工作腔里“存”的油多，油环厚，能传递的扭矩大，涡轮转速就高。

当你想让风机慢下来时，就把勺管往里插（降到最低位）。勺管像个“抽水机”，把工作腔里的油大量抽走，送回油箱冷却。工作腔里的油少了，油环变薄，能传递的扭矩变小，涡轮转速自然就降下来了。

说白了，调速型液力耦合器就是一个靠“舀油”来调速的装置。电机转速纹丝不动（比如一直保持1500转），但通过调节勺管的插入深度，就能让风机的转速在0到1500转之间无级变化。

这一点，在《JB/T 4238.3-2005 调速型液力耦合器、液力耦合器传动装置 试验》标准中，将其定义为“由导管调节充液量的液力偶合器”。这个“导管”，就是我们说的勺管。

三、那个绕不开的话题：滑差与发热

看到这儿，细心的你可能会问：油在里头这么搅和，会不会发热？

不仅会热，而且很热。

液耦有个天生的“缺陷”——滑差。简单说，只要你在调速，泵轮的转速（输入）永远大于涡轮的转速（输出）。这个转速差就是滑差。

滑差带来了什么？效率损失。损失的这部分能量，全变成了热量，跑到油里去了。

比如你把转速降到额定转速的70%，此时液耦的传动效率大概也只有70%，剩下30%的能量全变成了热量。这也是为什么，所有调速型液力耦合器都必须配套一套油冷却系统——要么是水冷换热器，要么是风冷散热器，目的就是把这些热量带走，防止油温过高导致油液劣化甚至设备损坏。

在行业标准《JB/T 4238.4-2005 调速型液力耦合器、液力耦合器传动装置 试验 第4部分：型式试验技术指标》中，对油温、振动等指标都有严格的考核要求。

四、为什么现在还在用它？

很多人觉得，液耦是个老技术，现在不都流行变频器了吗？

确实，变频器在精准控制和高效节能方面优势明显。但液耦至今未被淘汰，反而在电力、钢铁、矿山等领域活得很好，是有原因的：

皮实耐造：液耦是纯机械结构，不怕灰尘、高温（相对于电子元件），环境适应性极强。

空载启动：它可以先把工作腔里的油排空，让电机空载启动，等电机稳了再慢慢往腔里充油，让风机缓缓转起来。这对大功率电机（比如上千千瓦的风机）来说，能极大减少对电网的冲击。

隔离振动：前面说了，它没有硬连接。对于一些轴系较长的设备，它能有效隔离振动，保护电机和风机。

根据《GB/T 5837-2008 液力偶合器 型式和基本参数》的分类，调速型是其中技术含量最高的一类。在一些工况恶劣、变频器“水土不服”的地方，液耦依然是不可替代的选择。

五、一点感悟

调速型液力耦合器，这个诞生了近百年的技术，虽然没有电子控制的眼花缭乱，但它用最朴素的流体力学原理，解决了一个又一个工业传动的难题。

它的核心逻辑其实很简单：用油液做媒介，用离心力泵送能量，用一根勺管掌控全局。

当你下次在工业现场再看到那个圆鼓鼓的“铁疙瘩”时，你就能透过冰冷的外壳，看到里面那一场精彩的“油液舞蹈”——泵轮在奋力抛出，涡轮在从容接住，而勺管像个老练的指挥家，轻轻一抬手，整个机组的转速便随之起伏。
