在石化、气体、制程控制等工业领域，卡套接头作为一种无需焊接即可实现高强度密封的管路连接方案，广泛应用于各种金属管路的连接。然而，在实际工程中，选型不当往往是导致密封失效、泄漏事故频发的重要原因之一。本文将系统梳理卡套接头选型中的关键要点与常见误区，为仪表配管工程师提供一套可操作的选型指南。

 一、卡套接头的核心优势与应用场景

卡套接头之所以在工业管道系统中被广泛采用，主要得益于以下几个核心优势：

防泄漏性能佳：卡套接头采用双卡圈紧扣管壁的设计，形成气密封结构，可有效防止液体或气体渗漏。这种无泄漏、无扭矩的密封机制，从设计源头杜绝了管路系统中的泄漏隐患。

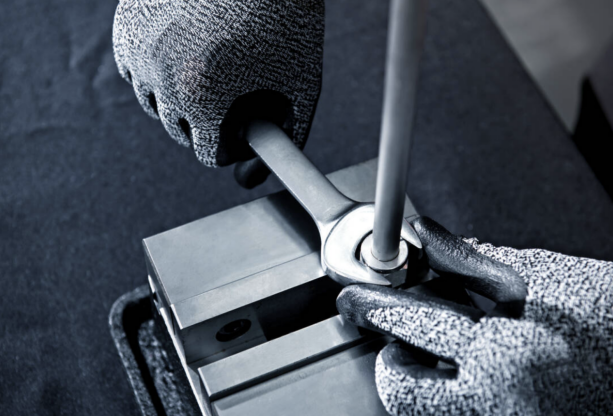

安装简便快速：安装时仅需以扳手锁紧螺帽，所有动作沿管轴方向施力，无需特殊工具即可完成。JPE卡套接头的一寸及以下规格皆可由手动工具快速安装，现场作业便利性显著。

可重复拆装：高品质卡套接头可多次重复使用，拆卸后重新装配仍能保持良好的密封性能。这一特性使得管路维护和系统改造更加灵活经济。

基于上述优势，卡套接头在石油化工、天然气输送、制药设备、仪器仪表系统等对密封性要求严苛的场合得到了广泛应用。

二、卡套接头的规格特色

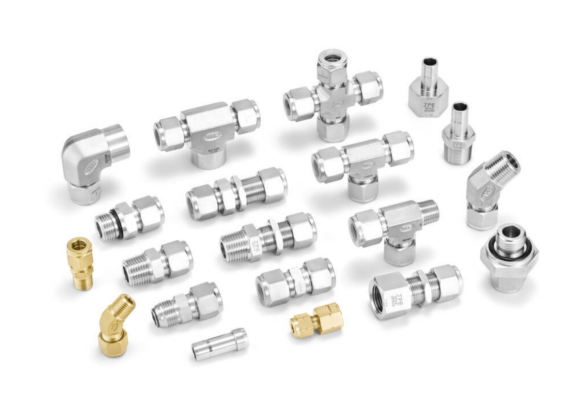

JPE作为专业的卡套接头制造商，其仪表级卡套接头在规格完整性方面具有显著优势。

尺寸范围广：涵盖公制与英制尺寸，适用管外径从最小1/16英寸（约1.6mm）到最大1英寸（约25mm）皆有对应产品。无论小口径仪表管还是大口径工业管路，都能找到适合的接头尺寸。

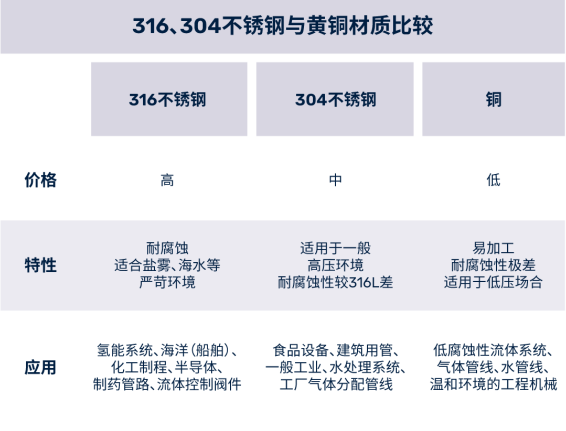

材质选择多样：标准材质包括316L不锈钢、304不锈钢以及黄铜等，兼顾耐蚀性与经济性需求。对于特殊腐蚀环境，JPE确保接头在严苛条件下仍能长期可靠运行。

螺纹类型齐全：提供多种端接螺纹标准，包括美制NPT锥管螺纹、英制BSPT锥管螺纹以及BSPP直螺纹等，可对应不同国际管件规范。无论设备接口需要内螺纹、外螺纹还是直螺纹，均有对应的JPE接头产品。

值得一提的是，JPE卡套接头在精密制造和品质管控方面表现突出。每个接头由螺母、前卡套、后卡套和本体四个精密部件组成，经严格公差控制以确保高度配合。这种高品质的一致性，使JPE卡套接头即使在高压、强振动等严苛工况下仍能维持稳定的密封性能。

三、快速选型指南：四大关键步骤

在选购卡套接头时，遵循以下四个关键步骤，可快速筛选出适合的材质和尺寸。

3.1 依介质、环境、温度、压力选材质

根据流体介质的腐蚀性和操作条件挑选材质是选型的首要环节。

若介质腐蚀性强或为高压气体，建议选用316L不锈钢等耐腐蚀、高强度的材质；对于一般低压油、水等非腐蚀性介质，则可选用黄铜接头以降低采购成本。需要特别注意的是，管材的硬度应低于接头材质的硬度，应避免使用不锈钢管搭配黄铜接头，以免因硬度差异导致密封失效。

3.2 确认管径选尺寸

卡套接头的尺寸规格是以管子的外径来定义的，需与所用管材的外径完全相符才能保证密封效果。

选型时应实测管子外径，并对应选购相同尺寸的接头，切勿混淆管径的公制与英制标示。例如，6mm管应选用6mm接头，1/4英寸管则需配1/4英寸接头。虽然6mm约等于1/4英寸（6.35mm），但尺寸并非完全相同，强行混用可能导致卡套无法充分咬合，最终出现渗漏或松脱。

3.3 检查管壁厚度

针对高压或气体介质的应用，务必选用足够壁厚的仪表管。

气体分子极为细小、流动性高，更容易从松动接口渗出。薄壁管在卡套接头处容易因变形或缝隙造成漏气，因此气体管路应选用厚壁管以增加管壁强度和密封接触面。选型时可参考厂商提供的壁厚建议，避免使用低于推荐厚度的管材。

3.4 配合设备选螺纹

留意设备接口的螺纹标准，选择相容的接头螺纹类型。若管路要接入美规管线，应选用NPT锥螺纹；接英制管路则选用BSP系列螺纹。确保螺纹类型和尺寸一致，才能避免接头松动或渗漏。

遵循以上四点即可大幅缩小选型范围，快速锁定适合的卡套接头产品，同时避免常见的选型误区，确保一次选对，避免日后施工问题。

四、常见误区与正确观念

在卡套接头的选型与使用中，新手常会遇到两个典型误区。

误区一：认为卡套接头尺寸是以管内径计算

正确理解：卡套接头的尺寸定义实际上对应管材的外径。接头通过卡套夹紧管外壁来形成密封，若尺寸不匹配外径，将无法形成有效密封。因此务必依管外径选购相同规格的接头，不能拿内径或近似尺寸代替。

误区二：认为气体介质管路使用薄壁管无妨

正确理解：气体由于分子细小、流动性高，更容易从松动接口渗出。薄壁管在卡套接头处容易因变形或缝隙造成漏气，故气体用途应选用厚壁管以增加管壁强度和密封接触面。这是在气体管路设计中必须遵循的重要原则。

五、安装与使用注意事项

为确保卡套接头的长期可靠运行，安装与使用过程中还应注意以下几点：

不要带压松动或拧紧卡套螺母：带压操作可能导致密封结构损坏或引发安全事故。

确保管子插入到底：管子必须完全插入接头底部，否则卡套无法形成有效咬合。

预留足够的直管长度：为卡套接头留足够长的直管，以便弯曲的变形段不会进入卡套接头区域。

锥螺纹使用合适的密封剂或润滑剂：锥螺纹接头应使用适当的密封剂或润滑剂，以确保连接可靠。

六、结语

卡套接头的正确选型是确保工业管路系统长期安全运行的基础。从材质、尺寸、壁厚到螺纹类型，每一个选型环节都直接影响着系统的密封可靠性和运维经济性。JPE凭借其完整的规格体系、多样化的材质选择和精密的制造工艺，为工业用户提供了可靠的卡套接头解决方案。遵循本文所述的选型要点与安装原则，将有助于大家在项目实践中做出更精准的选型决策，从源头规避管路泄漏风险。

 关于JPE（沅亨）

JPE成立于1982年，总部位于台湾高雄，是专业从事仪表管阀件研发、生产与销售的技术型企业。主要产品涵盖卡套接头、螺纹接头、仪表球阀、针阀、逆止阀、阀组、精密气体减压器、快速接头、无缝不锈钢管、液压与气动零件及配件等。JPE产品广泛应用于石油化工、天然气、制药、食品、仪器仪表及半导体等领域。
