密封冲洗方案：目标、分类、选择与参数设定

煤化工知库 2026-05-08

文章介绍密封冲洗方案，核心目的有散热、清洁等。阐述常见单、双端面密封冲洗方案原理、适用工况和关键组件，还提及立式泵冲洗方案选择及冲洗压力、流量等参数设定。

冲洗方案的核心目的

一个合理的冲洗方案主要实现以下几个目标：

散热降温：带走密封端面因摩擦产生的热量，防止端面液膜汽化，避免干摩擦和密封材料损坏。
清洁防堵：冲走密封腔内的固体颗粒、结晶物或聚合物，防止它们在密封端面堆积，造成磨损或卡死。
润滑与压力维持：为密封端面提供润滑，并维持密封腔内的压力高于介质的汽化压力，防止发生气蚀或闪蒸。
隔离保护：对于有毒、有害或易挥发的介质，通过双端面密封和隔离液系统，实现零泄漏，保障环境和人员安全。

常见冲洗方案分类与详解

根据API 682等标准，冲洗方案有统一的编号。以下是几种最常见和关键的方案：

单端面密封冲洗方案

这类方案适用于大多数常规工况。

1.PLAN 11 (自冲洗)

原理：从泵的出口（高压区）引出一股清洁的工艺流体，经过限流孔板控制流量后，注入密封腔，再流回泵的入口（低压区）。
适用工况：输送介质清洁、无固体颗粒、温度不高（通常<120℃）的场合。这是最基础、最经济的冲洗方案。
关键组件：限流孔板、过滤器（可选）。

2.PLAN 21 (带冷却的自冲洗)

原理：在PLAN 11的基础上，在冲洗管路上增加一个换热器（冷却器）。从泵出口引出的高温流体先经过冷却器降温，再进入密封腔。
适用工况：输送介质清洁，但温度较高（通常>80℃），需要通过冷却来改善密封工作环境，防止介质汽化或结焦。
关键组件：限流孔板、换热器。

3.PLAN 23 (带循环套的内部冲洗)

原理：利用密封腔内的泵送环（循环套）作为动力，驱动密封腔内的流体在外部的换热器中循环冷却，然后返回密封腔。这是一个闭式循环系统。
适用工况：高温工况（如热水、热油），比PLAN 21冷却效率更高，因为它只冷却密封腔内的局部流体，能耗更低。
关键组件：泵送环、换热器。

4.PLAN 31 (带旋液分离器的自冲洗)

原理：从泵出口引出介质，先经过一个旋液分离器（Hydrocyclone）。分离器将重的固体颗粒分离并排向泵入口，而清洁的液体则进入密封腔进行冲洗。
适用工况：输送介质中含有少量固体颗粒（如砂粒、管道杂质）的场合。
关键组件：旋液分离器。

5.PLAN 32 (外冲洗)

原理：从外部引入一股与工艺介质相容的清洁流体（如清水、蒸汽等），直接注入密封腔。冲洗液压力需比密封腔压力高0.1-0.2 MPa。
适用工况：输送介质非常脏、含大量颗粒、易结晶、易聚合或润滑性极差的场合。
关键组件：外部冲洗源、过滤器、单向阀。

双端面密封冲洗方案

这类方案用于对泄漏有严格要求的危险工况。

1.PLAN 52 (无压缓冲系统)

原理：采用串联式双端面密封。两道密封之间形成一个缓冲腔，连接一个无压的缓冲液储罐。如果内侧主密封失效，泄漏的工艺介质会进入缓冲罐，通过液位变化发出警报，但不会直接泄漏到大气中。
适用工况：介质有毒、有害、易燃，需要二级保护，但允许少量泄漏到缓冲系统中的场合。

2.PLAN 53A/B/C (有压屏障系统)

原理：采用双端面密封。两道密封之间注入压力高于密封腔的清洁隔离液（屏障液）。这样，无论内侧还是外侧密封失效，都是隔离液向工艺侧或大气侧泄漏，确保工艺介质被完全封锁，实现零泄漏。
适用工况：介质极度危险、剧毒、强腐蚀或不允许任何泄漏的场合。PLAN 53A使用加压储罐，53B使用活塞式蓄能器，53C使用外部加压系统。

如何选择合适的冲洗方案？

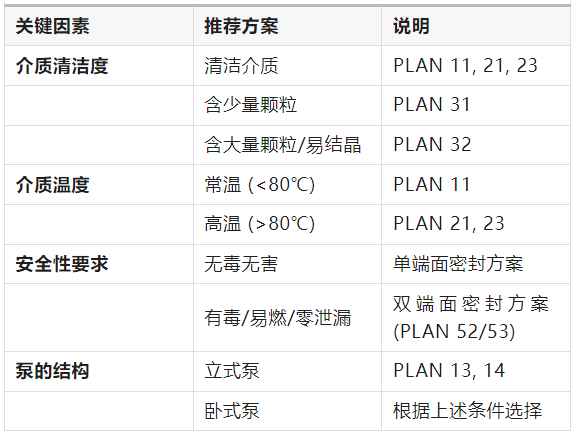

选择冲洗方案是一个系统工程，需要综合考虑以下因素：

特别说明：立式泵的选择
立式泵的密封腔通常位于顶部，容易积聚气体，导致密封干磨。因此，冲洗方案必须具备连续排气功能。

PLAN 13 (反向冲洗)：从密封腔引出流体回到泵入口，形成连续的排气路径。
PLAN 14 (正+反向冲洗)：结合PLAN 11和PLAN 13，既有从出口进入的冲洗，又有回到入口的排放，排气和冷却效果更好。

冲洗参数设定

冲洗压力：通常要求冲洗液的压力比密封腔内的压力高 0.1 - 0.2 MPa (约1-2 bar)，以确保冲洗液能顺利流入密封腔，并阻止工艺介质侵入。
冲洗流量：流量并非越大越好。一般经验法则是，对于每英寸（25.4mm）的密封轴径，需要 0.5 - 2.0 加仑/分钟 (约2 - 7.5 升/分钟) 的流量。具体数值需根据密封尺寸、介质和工况由制造商确定。过大的流量会冲击密封面，过小则无法有效冷却和清洁。
