离心泵出口止回阀安装：强制、建议与豁免情况解析
在我们的现场或者在泵阀工程领域，离心泵出口是否必须安装止回阀，一直是个热点问题。有人说“必须装，否则会倒流损坏设备”；也有人举反例——“我的冷却水泵就没装”。究竟孰是孰非？今天我们就结合现行国家标准与工程实践，厘清哪些情况属于强制，哪些可以豁免。
我们要搞明白这个问题，先要明白止回阀的作用。止回阀依靠介质自身流动自动启闭，只允许液体单向通过。在离心泵出口，它的任务是防止液体倒流。当泵突然停机（断电或正常停机），出口管路中的高压液体会反向流动，造成三种典型危害：
水锤冲击：高速倒流的液体冲击叶轮与管道，可能震裂管路、损坏泵体。
泵反转超速：叶轮反转，转速可能超出电机允许范围，导致电机损坏甚至飞车事故。
工艺紊乱：倒流可能抽空高位储罐，或干扰并联运行的其他机组。
正是基于这些风险，绝大多数工程规范要求安装止回阀。但“要求”并不都是“强制”，下面分场景说明。
——国家标准的强制规定
以下几种工况必须安装止回阀，没有商量余地。
1. 输送可燃介质

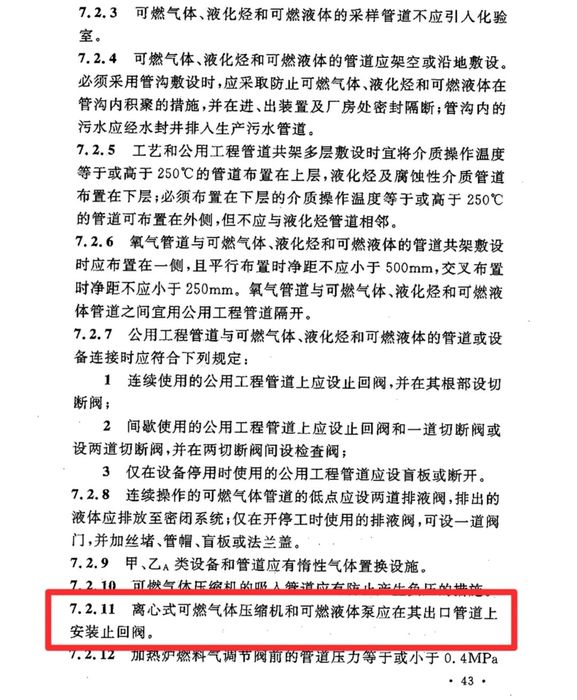

《石油化工企业设计防火标准（2018年版）》（GB 50160-2008）第7.2.11条明确规定：“离心式可燃气体压缩机和可燃液体泵应在其出口管道上安装止回阀。”这是强制性条文。在石油化工、加油站等场所，介质易燃易爆，倒流可能引发泄漏或火花，后果严重。因此，此类泵出口的止回阀属于法定安全设施，不可省略。
2. 多台泵并联运行

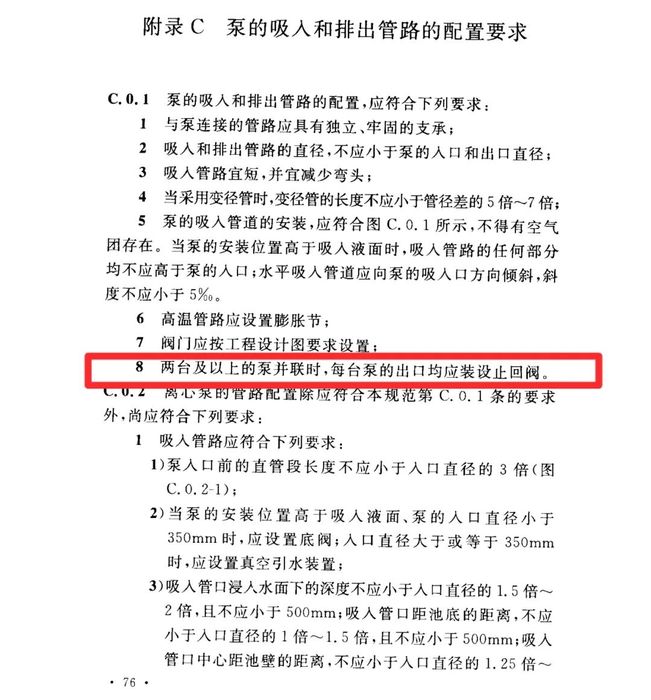

《风机、压缩机、泵安装工程施工及验收规范》（GB 50275-2010）附录C第C.0.1条第8款规定：“两台及以上的泵并联时，每台泵的出口均应装设止回阀。”因为当其中一台停机，其他运行泵的高压介质会倒灌入停运泵，造成反转。止回阀可有效隔离，互不干扰。
3. 系统存在压力倒挂
压力倒挂指泵出口管网终端压力高于泵入口压力，例如泵向高位密闭容器送液，容器内气压高于进口压力。此时停泵必然反向流动，须设置止回阀，否则系统无法稳定运行。
4. 防污染要求

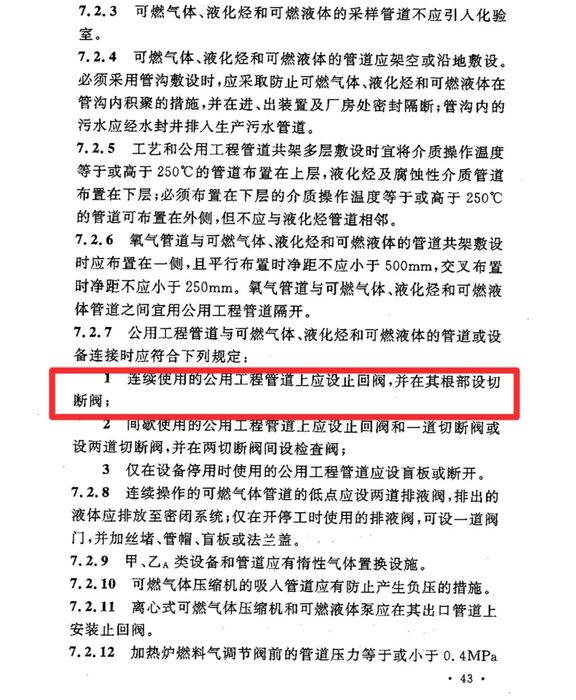

化工厂、电厂中，氮气、蒸汽等公用工程管线与工艺管线相连时，GB 50160第7.2.7条要求设置止回阀。同样，生活饮用水与工业水管线之间也应设置倒流防止器，防止回流污染。
对于普通清水泵（如自来水厂送水泵、建筑增压泵），国标未一刀切强制，但从工程实践看，安装止回阀仍非常明智。
防止水锤破坏：即便是清水，长管道水锤也能造成爆管。缓闭止回阀可大幅降低水锤峰值。
保护泵与电机：避免叶轮长期反转损坏机械密封或轴承。
避免频繁启动：无止回阀时，停泵后管道液体全部回流，重新启动可能空转或困难。

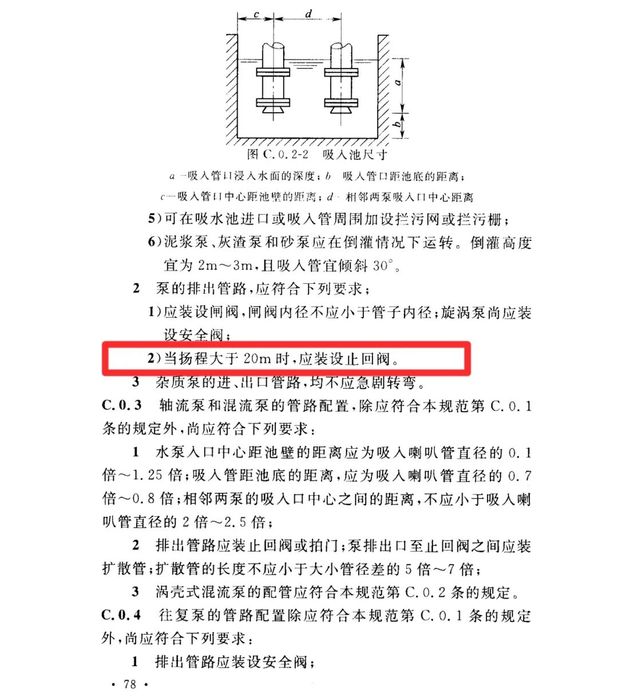

GB 50275-2010附录C第C.0.2条第2款给出了一个明确的建议：“当扬程大于20m时，应装设止回阀。”扬程超过20米，倒流动量大，安装收益明显。
止回阀会产生流阻、增加能耗，且运动部件可能故障。在确认无倒流风险或倒流无害时，可不安装。
1. 直接从水源取水，进口有底阀
如从河湖抽水的取水泵。停泵后水倒流回水源，但进口底阀防止了进口排空，且倒流水返回自然水体，冲击不大。许多设计不装出口止回阀。
2. 开式循环系统，倒流至低位水池
如建筑的空调冷却水系统，冷却塔在屋顶，水池在地面。停泵后管道中的水自动落回水池，不会剧烈冲击泵。很多此类系统省略止回阀。
3. 容积式泵（螺杆泵、齿轮泵等）
容积泵内部间隙小，自锁能力强，液体倒流泄漏极低，无法驱动反转。因此通常不设止回阀，除非工艺特殊要求。
4. 扬程很低且管道很短
若扬程仅几米，出口管路不足5米，停泵时倒流动量很小，危害可忽略。小型排水泵或循环泵可不安，但需工程设计核算确认。
即使决定安装，位置和类型不当也会效果打折。
1. 安装位置：切断阀之间

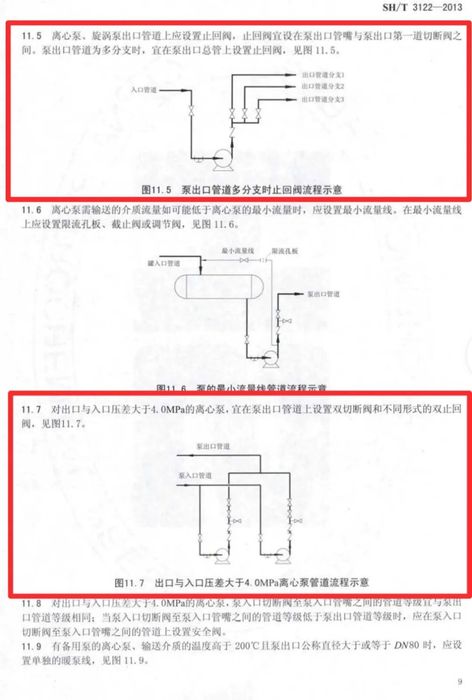

《炼油装置工艺管道流程设计规范》（SH/T 3122-2013）第11.5条：“止回阀宜设在泵出口管嘴与泵出口第一道切断阀之间。”这样可单独隔离止回阀，便于检修。
2. 高压差工况的冗余设计
对于出口与入口压差大于4.0MPa的高压离心泵（如锅炉给水泵），SH/T 3122-2013第11.7条建议：“宜在泵出口管道上设置双切断阀和不同形式的双止回阀。”即安装两只不同类型的止回阀（如旋启式+升降式），降低单阀失效风险。常见于炼油、化工、热电厂等高危场合。
离心泵出口是否必须安装止回阀？答案不是简单的“是”或“否”。
对于易燃易爆、有毒介质，或多泵并联、压力倒挂的系统，必须安装，这是法规强制。
对于普通清水泵，扬程超过20米或管道较长，强烈建议安装，以杜绝水锤和反转风险。
只有在特定开式系统、低扬程短管道或容积泵等场合，才可以审慎地省略。
做对这道“选择题”，不仅关乎设备寿命与能耗，更关乎生产安全。
文章内容来源设备运维，流程工业整理编辑，责任编辑：胡静，审核人：李峥
