文丘里式减温器工作原理

化工工程师 2026-06-05

介绍文丘利型减温器，利用文丘里原理使过热蒸汽降温，减温分两阶段。其蒸汽调节比达 5:1，冷却水调节比超 20:1，操作简单无运动部件，但需较大安装空间，适用于多数工厂应用。

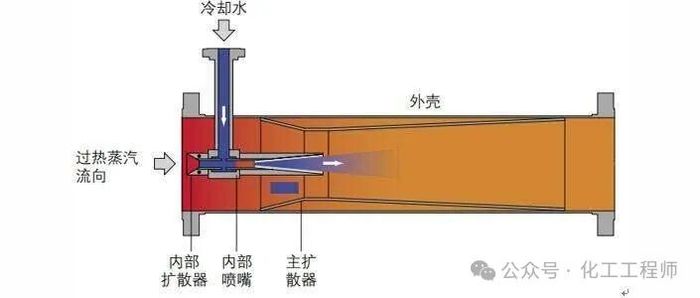

当过热蒸汽通过减温器的入口进入文丘里状的腔室，通过控制系统进行调节，冷却水通过文丘里喉部喷嘴喷入。通过喷嘴的冷却水雾化成水珠，利用文丘里原理，蒸汽在内部产生高的速度和湍流，水与蒸汽充分混合，水吸收蒸汽热量快速蒸发，最终使过热蒸汽温度降低。

减温过程由两个独立的过程完成：

1、第一阶段的减温发生在内部扩散器内。部分过热蒸汽在内部喷嘴内被加速对喷入的冷却水进行雾化。冷却水通过一系列喷口喷入扩散器，这样更有利于雾化。

2、减温的第二阶段是来自内部扩散器的饱和状雾和余下的蒸汽在主扩散器内混合。

主扩散器本身通过对过热蒸汽限流产生高速，因此在该区域产生强烈的湍流，完成第二阶段的减温。

本机械装置使冷却水和管道内壁接触的可能性降低到最小，具有最小的管道冲蚀和最大的减温效果。蒸汽流量的调节比根据实际工况而变化，通常为4 ：1。在和设计良好的减压站一起使用时，其蒸汽流量调节比能改进并超过5:1。冷却水量的调节比通常能满足大部分工厂的应用。取决于实际工况,通常在20:1以内，当冷却水量的调节比超过20:1时，对冷却水增压泵的需要也增加。

文丘利型减温器能水平或垂直安装(保证蒸汽向上流动)。当垂直安装时，可以产生更好的混合效果，使调节比可以超过5:1。垂直安装的主要问题是必须确保有足够的垂直空间来安装减温器，通常需要几米高。

过热调节减温器是一种对标准文丘里型减温器的改进型式。它对冷却液的喷入使用与文丘里型相同的方法，但不使用具有文丘利形状的混合段。具有过热调节的减温器使用于具有足够安装空间来安装长吸收段的应用,特别是需要较高的调节比，同时不能接受费用较高的蒸汽雾化型减温器的情况下。

优点：

1、蒸汽调节比达到5:1，冷却水的调节比超过20:1。

2、操作原理简单。

3、没有运动部件。

4、能精确控制过热蒸汽的温度，通常在高于饱和温度3℃以内。

5、适用于稳定或变蒸汽条件的应用。

6、和喷水型减温器相比，对下游管道的磨损要小。

缺点：

1、尽管压力降很小并在可接受的范围内，但产生了压力降。

2、吸收段距离超过蒸汽雾化型减温器，因此需要更大的安装空间。
