不锈钢与碳钢“肤色”为什么不同呢？

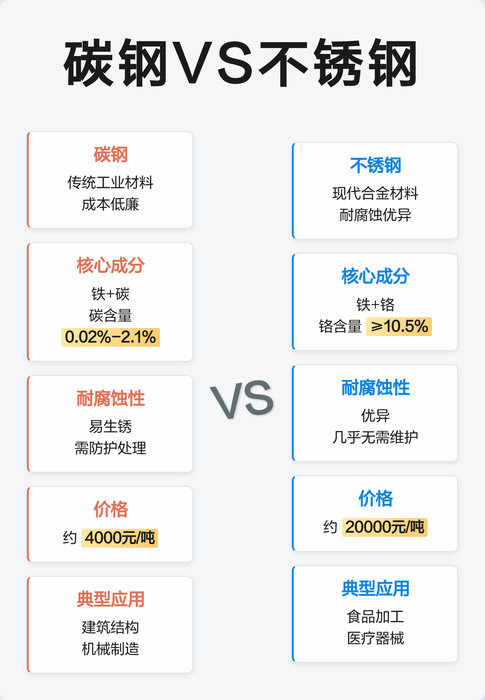

我们走进任何一座工厂车间或建筑工地，两种金属的“肤色”总是泾渭分明：一类泛着清冷的银白色光泽，另一类则呈现出质朴的灰棕甚至红褐色。这不仅是视觉上的差异，更是两种材料在原子尺度上截然不同的“生存策略”。

01不锈钢的“银白铠甲”：一层看不见的透明护盾

纯铁本身其实是银白色的。不锈钢之所以能长期保持这种银白色金属光泽，秘密在于其表面一层极薄、透明且致密的“钝化膜”。

这层膜的主角是铬。当钢中铬含量超过10.5%时，铬会优先与氧气反应，在表面形成以三氧化二铬（Cr₂O₃）为主的氧化膜。这层膜厚度通常只有2到5纳米——大约是人类头发丝直径的万分之一。它无色透明，光线可以直接穿透，让我们看到下方金属的本色。

这层“隐形铠甲”有两个令人惊叹的特性：

一是致密阻隔。氧化铬膜结构致密，能有效阻止氧和水分子继续向内侵蚀。同时它导电性差，能阻碍电化学腐蚀必需的电荷转移。

二是自动修复。当钝化膜被划伤，只要环境中存在氧气，铬元素会立即在破损处重新氧化，瞬间完成自我修复。这种动态平衡，才是不锈钢“不锈”的核心逻辑。

需要注意的是，“不锈钢”的英文原名是Stainless Steel，意为“不易留下污点的钢”，而非“永不生锈的钢”。在特定条件下，它同样可能被腐蚀。

02碳钢的“棕色烙印”：一场无法阻止的氧化

碳钢的灰棕乃至红褐色，则是铁被腐蚀后留下的“伤痕”。

碳钢主要是铁和碳的合金，不含足量能形成保护膜的铬、镍等元素。在潮湿空气中，碳钢表面会吸附一层薄薄的水膜，溶解氧气后形成电解质溶液。铁和碳构成无数微小的原电池，铁作为阳极不断失去电子被氧化。

腐蚀产物主要是三氧化二铁水合物（Fe₂O₃·nH₂O）和氢氧化铁等铁的氧化物，呈现红褐色。与不锈钢的致密氧化铬膜不同，铁锈结构疏松多孔，无法阻止内部金属继续被腐蚀。因此碳钢的锈层会不断增厚、剥落，最终留下那标志性的“棕色烙印”。

03当银白遇见棕红：一场危险的“亲密接触”

理解了颜色的来源，就能理解一个在工程中极易被忽视的风险：不锈钢与碳钢直接接触。

不锈钢的钝化膜虽强大，但十分脆弱。当不锈钢与碳钢直接接触——比如用碳钢钢丝刷清理不锈钢焊缝、使用碳钢夹具固定不锈钢件——铁粒子会转移并嵌入不锈钢表面，破坏钝化膜的完整性。

随后，嵌入的铁粒子与不锈钢基体形成微小原电池。铁粒子作为阳极优先腐蚀，在不锈钢表面留下黄色锈迹。更严重的是，这种局部腐蚀可能以较快速度向基体内部发展，导致孔蚀甚至腐蚀穿孔。研究表明，嵌入式的碳钢颗粒会显著降低奥氏体不锈钢的点蚀电位，增大发生点蚀的倾向。即便经过硝酸钝化处理，被污染不锈钢的点蚀电位仍远低于未被污染的。

04颜色的另一面：不锈钢也会“变色”

有趣的是，不锈钢的银白色并非一成不变。当它经历高温（如焊接）时，表面氧化膜厚度会从纳米级增至微米级。光线在氧化膜上下表面反射后发生干涉，呈现出不同颜色。例如290℃呈淡麦黄色，600℃呈深蓝色。在焊接质量判定中，银白色代表最佳质量，深蓝色及以上则意味着氧化膜已遭破坏，耐腐蚀性大幅下降，需要返工。

05最后

不锈钢的银白色，是铬元素赋予的一层“透明铠甲”在光学上的诚实表达；碳钢的棕红色，则是铁元素在自然环境中无法避免的“氧化印记”。两者之间的颜色差异，本质上是材料在原子尺度上不同“生存策略”的外在体现。

下一次当你看到银白与棕红并肩而立时，不妨多看一眼——那不仅是颜色的分野，更是材料科学与工程智慧在微观世界写下的生动注脚。

文章内容来源设备运维，流程工业整理编辑，责任编辑：胡静，审核人：李峥
