机械密封动静环为何要一软一硬？核心原因全解析

设备运维 2026-03-09

机械密封动静环一软一硬搭配是工业通用设计，软环可自润滑、散热、容纳杂质，避免硬碰硬的高热裂纹与磨损，该搭配被纳入国标；特殊恶劣工况则用硬碰硬组合，且动环选硬材也为抵抗旋转形变保密封。

在泵房里待久了，老师傅们总会指着拆开的机械密封说：“你看，这白色的是不锈钢，软；这亮黑的碳化硅，硬。俩必须得一软一硬对着干，就跟两口子过日子一样，一个刚一个柔，才能长久。”新手听了点头，老手听了会心一笑。

但你有没有想过，为什么在满是钢铁的旋转设备里，我们偏偏要人为制造这种“不平等”？如果都选用最硬的碳化硅对碳化硅，钻石对钻石，岂不是更耐磨、寿命更长？

今天，我们就来聊聊机械密封摩擦副里那点“人情世故”。

一、不止是摩擦，更是一场“热恋”

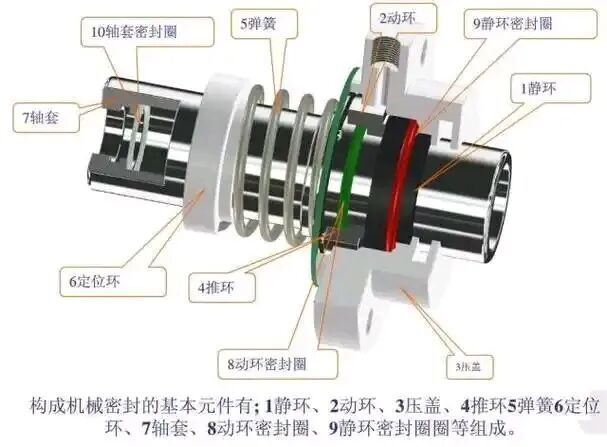

机械密封的工作原理，说白了就是一对精密的端面（动环和静环）在弹簧力和介质压力的作用下，紧紧贴合并相对旋转，以此阻止介质泄漏。

既然是“贴合并旋转”，就必然有摩擦。有摩擦就会生热，有热就会带来一系列麻烦：端面液膜蒸发、热变形、热裂，甚至整个密封失效。

如果你把两个同样硬的材质（比如碳化硅对碳化硅）放在一起，虽然它们理论上极耐磨，但在实际工况中，一旦遇到震动、干磨或者杂质，这两个“硬骨头”谁也不让谁，摩擦系数大，发热量惊人。热量散不出去，局部温度瞬间飙升，最后的结果往往是硬碰硬带来的热裂纹——就像玻璃被敲了一下，裂纹慢慢扩散，最后整个密封面报废。

这时候，就需要一个“软柿子”。

二、软环的牺牲：既是润滑剂，又是替罪羊

我们常说的“一软一硬”，以较常见的组合浸渍石墨（软）对碳化硅或硬质合金（硬）为例。

石墨在这对关系中，扮演的就是那个“委曲求全”的角色。

自润滑与磨合

石墨本身具备良好的自润滑性。在设备启动瞬间，或者万一出现干摩擦的恶劣工况时，石墨环会微量磨损，磨损下来的石墨微粒会在端面形成一层转移膜。这层膜像给端面涂了一层润滑膏，有效保护了较贵的硬环（如碳化硅）不被刮伤。这就是所谓的“软环磨损，保护硬环”。

导热与散热

摩擦生热是密封的大敌。硬质材料（如碳化钨、碳化硅）导热性能好，能迅速将热量带走；而石墨的导热性虽然不如金属，但它胜在热膨胀系数小。两者搭配，即便温度升高，软环能通过微小的磨损来释放应力，不会因为膨胀而死死抱住硬环，导致密封面瞬间烧毁。

容纳杂质

流体介质中难免有微小的颗粒。如果是“硬对硬”，颗粒被夹在中间就像砂纸一样开始研磨两个端面，很快就会出现划痕泄漏。但如果是“一软一硬”，软质端面（石墨）能让微小颗粒暂时镶嵌进去，相当于给硬环让出一条路，保护了主要密封面的光洁度。

三、标准的背书与现实的例外

这种“一软一硬”的搭配，早已被纳入各类设计规范和企业标准中。

在GB/T 6556-94《机械密封的型式、主要尺寸、材料和识别标志》中，对于常见的泵用机械密封，材料代码组合如“M7N”等，就明确区分了软质材料（石墨）和硬质材料（碳化硅）的配对。同样，在HG/T 2098-2001《釜用机械密封系列及主要参数》等化工行业标准中，推荐的摩擦副配对也大量采用了这种模式。

用学术期刊《润滑与密封》早年的观点来说：“在选用密封面材料时，多采用一硬、一软……同时又将其密封表面的宽度，设计为一宽一窄。”窄面通常在软环上，这样可以减少密封面比压的不均匀性。

当然，规矩是死的，工况是活的。

是不是所有场合都适用“一软一硬”？答案是否定的。

当介质中含有大量固体颗粒、易结晶（如石灰浆、母液）或者高粘度介质时，软环（石墨）就成了“消耗品”。颗粒会迅速冲刷磨损石墨，导致密封失效。这时候，我们就必须请出“硬碰硬”的组合——比如碳化硅对碳化硅（SSiC vs SSiC）。

这种组合没有软弱的牺牲者，两者都极其耐磨。但它们对安装精度、运行稳定性要求极高，且价格小昂贵。它们像是两个强强联手的合伙人，谁也不能出错，一旦出错（比如缺液干磨），瞬间就会双双阵亡。
