在钢材的世界里，16Mn、Q345、Q355就像三个“看起来很像，故事却不同”的兄弟。今天，我们把这三个牌号的来龙去脉、性能差异和替代关系讲清楚，让你下次再遇到时，心里门儿清。

一个牌号的“退休”与“接班”

首先要明确：16Mn已经在国家标准中“退休”了。

在GB 1591-88《低合金结构钢》中，16Mn是当之无愧的主角。这种含碳量0.12%-0.20%、含锰量1.20%-1.60%的低合金钢，凭借优异的综合性能和焊接性，广泛应用于桥梁、车辆、船舶、化工机械等领域。

但1994年，GB/T 1591-1994发布，用新的牌号体系取代了旧体系。16Mn与其他几个老牌号（如12MnV、14MnNb等）一起，被统一归入Q345。

“Q”是“屈”字汉语拼音首字母，代表屈服强度；“345”表示最小屈服强度为345MPa。这种命名更直观，比16Mn以成分命名的方式更科学。

时间来到2018年，GB/T 1591-2018《低合金高强度结构钢》发布。自2019年2月1日起，Q345被Q355取代。Q355的屈服强度提高到355MPa，旨在与国际标准（如欧盟的S355）接轨。

所以，三者的时间线是：

• 16Mn：GB 1591-88及之前的老牌号（已废止）

• Q345：GB/T 1591-1994、GB/T 1591-2008采用（已废止）

• Q355：GB/T 1591-2018现行标准采用

简单说：16Mn是爷爷，Q345是爸爸，Q355是现在的儿子。

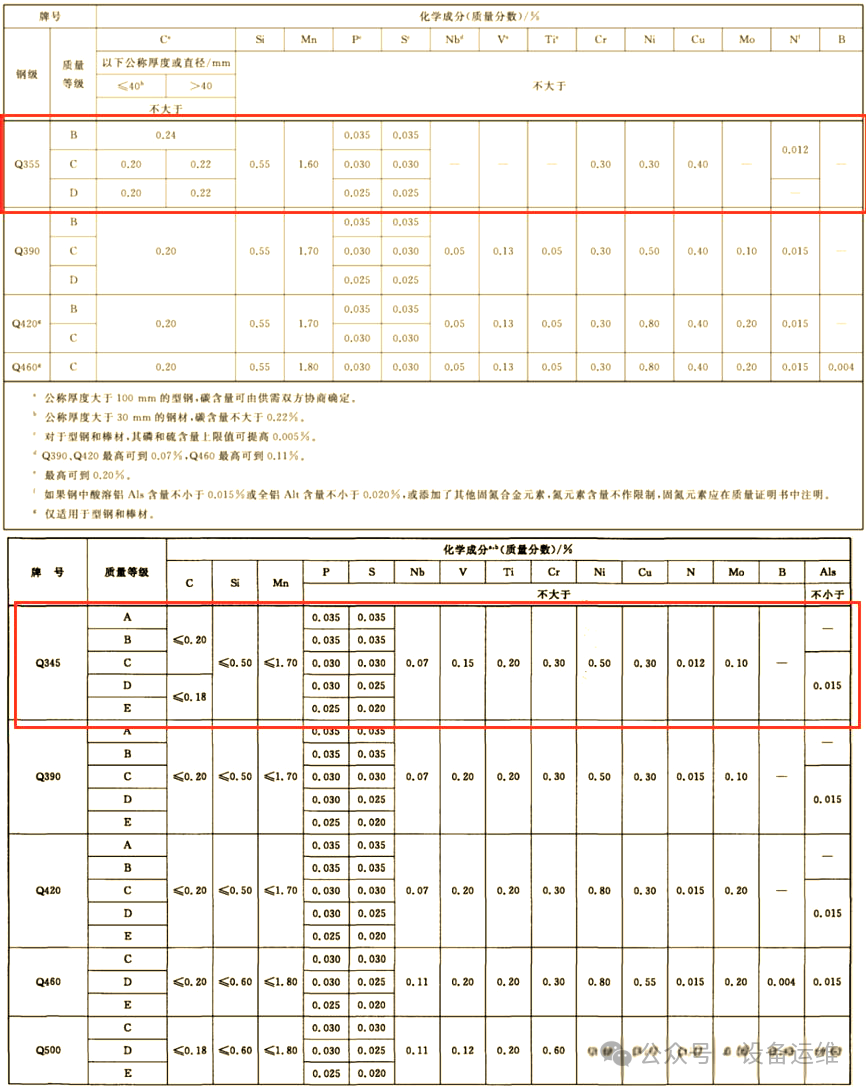

化学成分：细微之处见真章

如果说牌号是名字，那化学成分就是“DNA”。这爷仨的DNA很像，但Q355这个“小儿子”得到了更多“营养”。

• 16Mn典型成分：碳0.12%-0.20%，锰1.20%-1.60%，硅0.20%-0.55%，磷、硫≤0.045%。

• Q345成分：与16Mn基本相当，但对磷、硫等杂质元素的要求开始趋严。

• Q355成分：在Q345基础上，加入了钒(V)、钛(Ti)、铌(Nb)等微量合金元素（含量0.02%-0.15%）。

别小看这些微量元素，它们能细化晶粒。可以把16Mn的晶粒想象成粗盐，Q355的像细盐。晶粒细了，钢材的韧性、强度和低温性能都会提升。同时，Q355对磷、硫的控制更严格，尤其是高等级（如Q355D、Q355E），硫、磷含量分别≤0.025%。杂质少了，抗裂性更好。

所以从化学成分看：Q355 ≈ Q345 + 微量元素 + 更纯净的基体

力学性能：强度提升，韧性更好

这是工程师最关心的部分。

• 屈服强度：钢材的“硬气”指标。16Mn的屈服强度随厚度变化，在275-345MPa之间；Q345标称345MPa；Q355则为355MPa，比Q345提高10MPa。别小看这10MPa，在大型结构设计中，它能带来明显的减重效益。

• 抗拉强度：16Mn在470-660MPa之间，Q355提升至490-675MPa，略有提高。

• 低温冲击韧性：这是Q355的最大亮点。在GB/T 1591-2018中，Q355按质量等级分为A、B、C、D、E五级，其中Q355E要求-40℃冲击功≥27J。这意味着在寒冷地区或冬季施工时，Q355比16Mn更不易发生脆性断裂。

• 伸长率：三者均在21%左右，塑性变形能力相当。

所以从力学性能看：Q355 ≥ Q345 ≥ 16Mn，尤其在低温韧性和强度稳定性上，Q355优势明显。

现实应用：能用谁替代谁？

最关键的问题：图纸上写的16Mn，能用Q345或Q355代替吗？

可以，但不能简单地“直接替”。

• Q345替代16Mn：因成分、性能高度接近，多数情况下可替代。但需注意两点：

  1. Q345有A-E五个质量等级，替代时要选对等级，不能拿Q345A去替代要求-20℃冲击的16Mn应用；

  2. 不同厚度组的许用应力可能有差异，需按新标准重新核算。

• Q355替代Q345（或16Mn）：2019年新标准实施后，新设计工程已不再推荐使用Q345，而是直接选用Q355。Q355完全可替代Q345，且性能更优。但需注意，Q355因添加微量元素，碳当量略高，焊接时更容易产生冷裂纹。厚板焊接时，预热温度可能需要提高到100-150℃，焊后建议进行600-640℃的消氢处理。这不是麻烦，而是为了焊缝质量更可靠。

到底哪个好？三条实用建议

回到最初的问题：16Mn、Q345、Q355哪个好？

答案是：Q355最好，Q345次之，16Mn垫底。 但“好”不等于“随便用”，要根据实际情况选择。

• 建议一：新设计项目，直接选Q355。这是现行国家标准GB/T 1591-2018的推荐牌号，与国际接轨，性能更优。不要在图纸上再写16Mn或Q345，以免给采购和供应商带来困惑。

• 建议二：维修或改造老项目，可用Q345替代16Mn。如果老图纸用16Mn，市场上已难采购，用Q345替代最稳妥，性能匹配度高。若要求更高，可直接用Q355，但需经设计确认。

• 建议三：注意等级匹配，别只看牌号。Q345和Q355都有A-E五个质量等级，等级越高，低温韧性越好，杂质控制越严。选择时需依据使用环境温度：常温可选B级；-20℃环境至少选C级；-40℃环境需用E级。

下次再有人问起16Mn、Q345、Q355的关系，你可以这样告诉他：它们是钢材家族中三代传承、不断升级的“爷孙三代”，Q355是目前最强、也最推荐使用的“接班人”。

文章内容来源设备运维，流程工业整理编辑，责任编辑：胡静，审核人：李峥

版权声明∶转载流程工业网内容，请在正文上方注明来源和作者，且不得对内容作实质性改动；微信公众号、头条号等新媒体平台，转载请联系授权。邮箱∶process@vogel.com.cn，电话：16601379371（同微信）
