这三个字母，简直是工业界的“硬通货”。但如果你问一句“WCB到底是啥意思？”老师傅可能会叼着烟告诉你：“就是铸钢呗。” 这回答没错，但却像说“茅台就是白酒一样”——错过了它一肚子的讲究。

今天，咱们不搬弄枯燥的元素周期表，而是扒一扒这位隐藏在工业管道里的“钢铁侠”，看看它是怎么撑起石油、化工、核电这一个个千亿级市场的。

一、 破译“WCB”这个工业密码

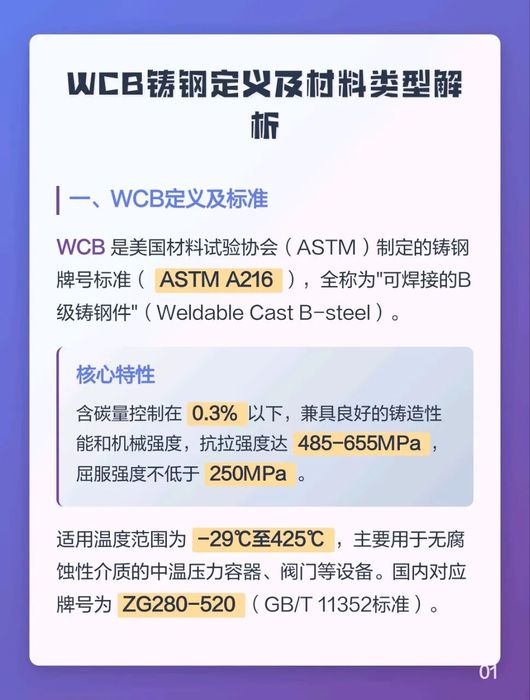

首先，咱们得把这名字拆开看。这可不是随口乱起的，它严格遵守ASTM A216标准（也就是美国材料与试验协会的标准，业内俗称“美标”）。

W——Weldable（可焊接的）。

这意味着这种材料很“合群”。在管道上，它不能当孤狼，必须能和管子焊在一起，严丝合缝，不漏不裂。

C——Cast（铸造的）。

说明它是“浇”出来的，不是“砸”出来的。把铁水烧化了倒进模具里，让它成型。这决定了它适合做形状复杂的玩意儿，比如阀门那弯弯绕绕的内部流道。

B——Grade B（B级）。

这是它的“段位”。同样是碳钢，还有A级和C级，B级属于那种“比上不足比下有余”的黄金中庸——强度够用，韧性不差，价格还挺美。如果用游戏打比方，WCB就是那个没有明显短板的六边形战士。

二、 “内功”心法：化学成分里的黑科技

外行看热闹，内行看“成分”。

WCB的化学成分就像一张精密的食谱，多一勺碳则脆，少一勺锰则软。

根据ASTM A216标准，它的核心“佐料”大致是这样的：

碳 （C）：≤0.30%。这是硬度的来源。太高的碳虽然硬，但容易“玻璃心”（脆），焊接时容易开裂。

硅 （Si）：≤0.60%。它是“脱氧剂”，负责给钢水“排毒”，让铸件更致密。

锰 （Mn）：≤1.00%。它是强化剂，能提升钢材的强度和韧性。

这里有一个行业里的小秘密：很多工厂在生产WCB时，会偷偷玩一个“此消彼长”的游戏。标准里写得很清楚：碳每降低0.01%，锰就可以升高0.04%，但最高不能超过1.28%。这就好比做菜时盐放少了，就多加点酱油——目的只有一个，保证最终的力学性能达标。

三、 生存法则：扛得住压力，耐得住寂寞

一件材料好不好，不看广告看“疗效”。

WCB之所以能统治阀门界，是因为它有两个看家本领：

1. 能打（力学性能）

它的抗拉强度通常在485-655 MPa之间，屈服强度更是要保证在250 MPa以上。

听不懂？简单换算一下，每平方厘米的WCB材质，能承受大约2.5吨的拉力而不发生塑性变形。像大力士提着一辆小轿车，手都不带抖的。

2. 耐热（适用温度）

WCB有个著名的绰号叫“常温一霸”。

根据ASTM A216标准，它的安全服役温度区间是-29°C 到 425°C。

太冷了不行：如果冬天在零下三四十度的西伯利亚，它会发生“冷脆”，像冰块一样一敲就碎。这时候你得换LCB或LCC（低温碳钢）。

太热了不行：如果超过425°C，它就会像面条一样“软化”，发生蠕变。这时候就得请出WC6或WC9（合金钢）了。

所以，WCB就是那个“该硬的时候硬，该稳的时候稳”的靠谱队友。

四、 所谓的“玄学”：为什么有的WCB会漏水？

你在论坛上经常能看到老师傅吐槽：“这批WCB阀门怎么又漏了？”

其实这锅还真不能全甩给材质。WCB的失效，往往是因为“热处理”没到位。

铸造出来的WCB，内部晶粒结构像一团乱麻（铸态组织）。这时候需要给它做一次“灵魂SPA”——正火+回火。

正火：把钢加热到八九百度，让内部结构重组，变得均匀细致。

回火：再加热到六百度左右，消除铸造和焊接产生的内应力。

如果哪个无良厂家为了省电，跳过了这道工序，那WCB内部就藏着巨大的应力。一旦装上管道，通上高压介质，它就像随时会爆的“地雷”。所以在行业内看一个阀门厂是不是靠谱，就看他的热处理炉是不是真的在烧。

五、 WCB vs 亲友团

在工程应用中，WCB从来不是单打独斗，它有几个血脉相连的亲戚：

1. 它的双胞胎哥哥：A105

WCB是铸造的（比如阀体），A105是锻造的（比如法兰、小口径阀门）。

简单区分：WCB是“倒模”出来的，A105是“打铁”打出来的。一个适合复杂形状，一个适合承受重击。

2. 它的高冷表妹：CF8 （也就是大家常说的304不锈钢）

遇到腐蚀性介质（比如酸、海水），WCB就得靠边站了。这时候CF8上场，防锈防腐，光洁漂亮。

但代价是什么？贵！同样大小的阀门，不锈钢的价格往往是WCB的三四倍。

3. 它的抗冻兄弟：LCC

刚才说了，WCB怕冷。零下46度的环境，必须是LCC上阵。

结语

下次当你在项目图纸上看到“WCB”这三个字母时，希望你能在脑海里浮现出这样的画面：

它不是什么高贵的稀有金属，它是工业界的“劳模”。它可能灰头土脸，但身板硬朗；它不会花言巧语，但能保证在你需要的时候，把几百度的蒸汽或者几十公斤的压力死死地锁在管道里。

这就是WCB。

文章内容来源设备运维，流程工业整理编辑，责任编辑：胡静，审核人：李峥

---

版权声明∶转载流程工业网内容，请在正文上方注明来源和作者，且不得对内容作实质性改动；微信公众号、头条号等新媒体平台，转载请联系授权。邮箱∶process@vogel.com.cn，电话：16601379371（同微信）
