在最近各级的安全检查中,紧急切断阀的问题比较突出,尤其是TSG 92-2026发布后，如何理解特种设备安全附件中的紧急切断阀? 本文从特种设备管理规范中关于紧急切断阀的定义，到石油化工规范中安全仪表执行元件的紧急切断阀的概念，分析了两者的不同，对紧急切断阀的监管提出了建议。
2026年1月，考核巡查组在宁波和嘉兴共抽查了47家危化品与燃气相关企业（场所），发现近百项问题隐患。危险化学品领域，问题集中体现在：
未有效辨识与压力容器及管道相连的紧急切断阀，并将其纳入特种设备安全附件管理范围进行维护、保养。
问题：如何辨识紧急切断阀？只要是紧急切断阀都要纳入特种设备安全附件管理吗？
合成车间1921液氨球罐出口XZV-92003紧急切断阀制造许可资质错误。
XZV-92003紧急切断阀安装在液氨球罐的出口压力管道上，按照《国家市场监督管理总局〔2021〕41号 关于特种设备行政许可有关事项的公告》，这两台紧急切断阀的生产厂家应该取得“特种设备安全附件-紧急切断阀”的制造许可证，并通过相应的型式试验后方可生产相关的紧急切断阀。
此生产厂家只取得了“压力管道阀门-金属阀门”的制造许可证，不符合质检总局的要求。
问题：如果该紧急切断阀是SIS 中的执行元件，也必须取得安全附件制造许可吗？
TSG中的紧急切断阀与SIS中的
紧急切断阀是一回事吗？
现行特种设备安全法中定义的紧急切断阀
2014年根据《特种设备安全法》国家质检总局发布《国家质检总局关于修订〈特种设备目录》的公告》（2014年第114号）,以定义和列表的形式，明确了纳入监管的特种设备类别、品种的具体范围。
《目录》将安全附件列为“种类”之一，代码为“F000”，品种包括4个：安全阀、爆破片装置、紧急切断阀、气瓶阀门。其中特种设备安全附件-紧急切断阀：代码为：F230
《目录》中特种设备压力管道元件-金属阀门 ；代码为：7320
《目录》侧重行政许可管理：
行政许可：制造单位必须取得相应的特种设备制造许可证。
型式试验：必须通过国家规定的型式试验。
解读：紧急切断阀从金属阀门中分离出来归入安全附件管理，但是这里所说的紧急切断阀的定义没有明确？
我们看一下有关TSG中对紧急切断阀的描述：
TSG 21-2016《固定式压力容器安全技术监察规程》
1.6.2安全附件及仪表压力容器的安全附件，包括直接连接在压力容器上的安全阀、爆破片装置、易熔塞、紧急切断装置、安全联锁装置。压力容器的仪表，包括直接连接在压力容器上的压力、温度、液位等测量仪表。
解读：TSG21-2016 1.6.2 明确压力容器安全附件包括紧急切断装置及安全联锁装置，但是没有明确这里所指的紧急切断装置及安全联赛装置与SIS 系统有什么不同？
8.3紧急切断阀：紧急切断阀的设置应当符合本规程、GB/T20801、GB/T32270以及设计文件的要求。
我们看TSG 31 指定的GB/T20801是如何定义紧急切断阀的：
1）GB/T 20801.1-2025《压力管道规范第1部分: 工业管道》
3.81 火灾紧急切断阀fire emergency block valve；FEBV：
在火灾情况下，没有人工干预和外部动力(电、气、液)供应，能自动关断的 具有耐火、防静电、高密封性和耐冲击等性能的切断阀。
2）GB/T 20801.6-2020《压力管道规范第6部分：工业管道 安全防护》
6.1.1 大型、液化气体及急性毒性类别1和类别2化学品等重点储罐出口端宜设置火灾紧急切断阀。
6.1.2 大量储存各种危险化学品的港口码头、车站和物流公司等仓储区的大型危险化学品储罐，宜设置机械紧急切断阀等火灾紧急切断阀（fire emergency block valve FEBV）。
9.4.1.1 火灾紧急切断阀应通过易熔塞实现阀门火灾场景下的切断，实现机械物理隔离，其密封等级、关断时间应满足工艺要求。
9.4.1.2 火灾紧急切断阀应满足现场防火、防爆、防雷、防静电、防腐蚀、防振动等要求。
解读：GB/T 20801明确：紧急切断阀为自力式紧急切断阀。
TSG 92-2026《承压类特种设备安全附件安全技术规程》
1）TSG 92附件A, 紧急切断阀定义与分类
A3.1紧急切断阀定义：
异常或者紧急工况时，依靠介质浓度的感应装置，或者通过介质的压力、流量、环境温度、连接端外力的变化，引发阀门自带切断机构或者部件快速动作，实现阀门自动关闭，且需要现场手动机械操作开启的阀门。
A3.2紧急切断阀分类
(1)过流切断型紧急切断阀；
(2)易熔切断型紧急切断阀；
(3)压力切断型紧急切断阀；
(4)拉断切断型紧急切断阀；
(5)电磁式切断型紧急切断阀。
解读：TSG 92 中紧急切断阀定义明确为自力式紧急切断阀。
2）TSG 92 附件B, 满足本规程基本安全规程的产品标准
B3紧急切断阀：
(1)GB/T 22653《液化气体设备用紧急切断阀》;
(2) GB/T 24918《低温介质用紧急切断阀》;
(3)GB/T 41315《城镇燃气输配系统用安全切断阀》;
(4)GB 44016《电磁式燃气紧急切断阀》;
(5) GB/T 45027《液氢阀门通用规范》。
我们看TSG92指定的GB/T 22653 、GB/T 24918 对紧急切断阀的定义：
GB/T 22653 ３.１ 紧急切断阀emergency shut-off valve
安装在槽车（罐车）、罐式集装箱、储罐或管道上，应急情况下，可手动或自动快速关闭的阀门。
GB/T 24918 3.1 紧急切断阀 emergency shut-off valve
安装在罐车(槽车)、储罐或管道上,出现事故时,用手动或自动快速关闭的阀门。
GB/T 44016 3.1 电磁式燃气紧急切断阀electro-magneticemergencyshut-offvalveforgas
安装在燃气用户管道上,接收到城镇燃气安全控制系统输出的关阀信号,通过电磁线圈产生的电磁力变化实现快速切断的阀门。
解读：GB/T 22653 、GB/T 24918 都明确紧急切断阀为可手动或自动快速关闭的阀门。这里的自动,应该是A3.1 定义的自动。
GB/T 44016明确，电磁式燃气紧急切断阀是由远程控制信号控制的紧急切断阀。唯有这个会引起歧义? 如何理解远程控制？
3）TSG 92-2026 附件F ,紧急切断阀专项设计要求
F2设计
紧急切断阀的设计应当符合本规程以及产品标准的要求，并且应当保证紧急切断阀结构的可靠性。
F2.1 结构设计
紧急切断阀应当设计具有紧急切断功能的元件，该元件在紧急工况时能够实现自动切断功能，具体应当满足以下要求：
(1)紧急切断阀(注F-1)实现自动切断功能后，应当通过现场手动机械操作实现开启；
(2)过流切断型紧急切断阀的结构设计应当保证当出口介质的流量达到额定流量时，阀门能够自动关闭；
(3)易熔切断型紧急切断阀应当保证当环境温度超过易熔元件的熔点(设计给定值)时，阀门能够自动关闭；
(4)压力切断型紧急切断阀应当保证当压力监测点的数值达到设定值的上限或者下限时，阀门能够自动关闭；
(5)拉断切断型紧急切断阀应当保证具有一定的承受抗拉和弯曲的能力，当拉断力超过拉断设定值时，触发装置自动断开，且分离后两端自动关闭密封；低温介质用拉断切断型紧急切断阀应当确保在外部结冰到一定厚度时仍能实现拉断功能；致断螺栓式拉断阀应当避免致断螺栓在预紧时致断部分受力；拉索式拉断阀应当避免拉断机械结构被意外卡死；具有真空夹套结构的应当保证拉断分离后，两端继续保持真空密封，具有封闭液体的一端应当具有泄放装置；
(6)电磁式切断型紧急切断阀应当保证当阀门的电磁线圈接收到外部电信号时，通过电磁力驱动实现阀门自动关闭；
(7)移动式压力容器用紧急切断阀，应当具有良好的耐振动性；
(8)具有剪切槽结构的紧急切断阀，应当保证在受撞击时阀门的密封性能不受影响；(9)当采用紧急切断阀和截断阀(球阀或者截止阀)组合为一体式的阀门结构时，截断阀的最小流道面积应当不小于紧急切断阀的进口端面积，截断阀的压力等级应当不低于紧急切断阀的压力等级；
(10)电磁式切断型紧急切断阀执行机构的安全性能应当符合GB 44016《电磁式燃气紧急切断阀》的要求；
(11)用于高毒性、易燃易爆等高危害性介质，应当采用波纹管密封结构；
(12)有防静电要求的紧急切断阀应当采用防静电结构；
(13)有防爆要求的紧急切断阀应当采用防爆型结构；
注F-1:不含自动限流切断器，带有远程控制系统的金属阀门。
解读：如何理解注F-1？这里的远程控制系统指的是SIS吗？
小结TSG定义的紧急切断阀：
根据以上TSG 对安全附件紧急切断阀定义，可以明确STG中的紧急切断阀是特指自力式切断阀，不是由DCS或SIS远程控制的切断阀。
但是电磁式切断型紧急切断阀是个例外，是由气体传感器直接联动的，特指煤气管道专用电磁阀。
另TSG 92-2026 F2.1 中注F-1:不含自动限流切断器，带有远程控制系统的金属阀门，这句话的意思是包含带有远程控制系统的金属阀门，是不是可以理解为就是SIS 中的紧急切断阀？值得商榷，需要规范起草人解读。

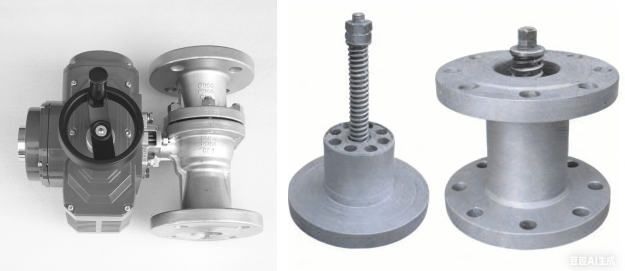

过流量切断型紧急切断阀（简称过流阀）工作温度一般不高于50℃，适用介质为液化石油气、液氨、液氮、液态二氧化硫、丙烯、丙烷、丁烷、丁二烯及其混合物。过流阀广泛用在罐/槽车（图1）、罐式集装箱、储罐或管道上，应急情况下可手动或自动快速关闭。
图1 过流阀及阀芯

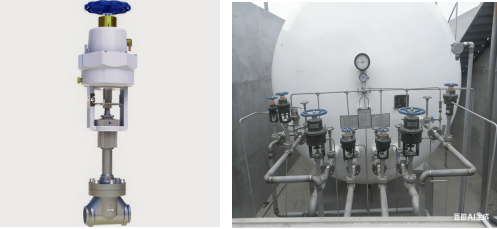

通常为低温介质紧急切断阀（图2），常用于低温工况（-196~-29℃），适用于氧、氮、氩、天然气及乙烯等的低温介质。在气缸部位加装安全附件（易熔塞）紧急切断温度：70±5℃
管道的公称通径大于50mm时，阀体通常选用铸件；公称通径不大于50mm且公称压力不高于1500Lb级（10.335MPa）时，阀体通常选用模锻件；公称通径不大于50mm且公称压力高于1500Lb级时，阀体大多选用自由锻件。
阀门自身带有压力感应管道压力的元件装置，该压力信号取自阀后管道的压力，导管将采集到的管线压力信号传输至压力感应元件装置。当阀出口管道的压力出现超压时，执行机构中推杆力大于由超压弹簧力所设定的平衡压力保护值，推杆向下运动，压迫平衡轴向下，O形支点被推着向上运动，打破了预先设置好的平衡，因此平衡轴的挂钩将失去对控制杆的约束，阀座弹簧力推动阀瓣快速向阀座运动，阀瓣便切断管线气流发挥超压保护作用。
拉断阀常用于移动罐车装货或卸货使用的卸车胶管，该胶管主要用于易燃、易爆和危化品的移动储罐与固定设备间的介质输送。
符合GB/T 44016，由可燃气体传感器直接驱动。
（1）《液化气体设备用紧急切断阀》（GB/T22653-2008）第3.1条“紧急切断阀：安装在槽车、罐式集装箱、储罐或管道上，应急状况下，可手动或自动快速关闭的阀门”。
（2）《低温介质用紧急切断阀》（GB/T24918-2010）第3.1条“紧急切断阀：安装在罐车(槽车)、储罐或管道上，出现事故时，用手动或自动快速关闭的阀门”。
（3）《中国石油化工集团公司液化烃球罐区安全技术管理暂行规定》的通知（中国石化安635号印发）第2.2条“紧急切断阀：安装在球罐进出口管道上、发生事故或异常状况时能够快速紧密关闭(TSO)的阀门，紧急切断阀的允许泄漏量等级应达到ANSIB16.104(FCI70-)CLASSV级或以上级。该阀门应具有热动、手动及遥控手动(带手柄的遥控)关闭的功能”
（4）《液化烃球罐紧急切断阀选型设计规定》（中国石化518号文）第3.1条“紧急切断阀(emergencyshutoffvalve)：用于安装在液化烃球罐的进出口管道上，当罐区内发生火灾、泄漏等事故时能够快速及紧密切断(TSO)和隔离可燃及有刺激性有腐蚀性物料的开关阀。当球罐液位达到或超过高高液位限时，紧急切断阀能用于防止物料溢罐。从紧急切断阀到球罐管口之间除了接管外不得安装任何其它管件或阀门，其间距应符合配管安装、阀门修理和工艺要求。紧急切断阀应具有自动和手动关闭功能，手动关闭功能应包括控制室遥控手动关闭及现场手动关闭”。
解读：通过上述定义可以看出紧急切断阀从功能上来说，只要能满足切断的功能，无论闸阀、球阀还是蝶阀都可以用作紧急切断。紧急切断阀定义没有区分是自力式自动，还是有控制器控制的自动。
另外，从功能上来讲，紧急切断阀是一种可手动或自动或远程快速切断关闭的阀门，特定用于当出现紧急状态时(火灾、泄漏事故等)用来隔断物料的阀，防止出现潜在的事故以及将事故限制在一定的范围内。
T/CCSAS 023-2022《危险化学品企业紧急切断阀设置和使用规范》第4节
紧急切断阀的分类：紧急切断阀分为I、Ⅱ、Ⅲ三类。
a) I类：安装在管道系统中手动就地操作的阀门。阀门与潜在泄漏源水平安装距离不小于
15m,距地面不高于4.6m,在地面或平台易操作处。该类紧急切断阀尺寸不大于DN200,压力等级不大于PN50。
b) Ⅱ类：安装在管道系统中动力就地操作的阀门。阀门与潜在泄漏源水平安装距离不小于15m,距离地面不高于4.6 m,在地面或平台易操作处。该类紧急切断阀通过电动、液压或气动执行器操作，在阀门上有启动按钮。
c) Ⅲ类：可通过动力就地和远程控制的阀门。阀门与潜在泄漏源的水平安装距离及阀门距离地面高度均无限制，阀门就地操作按钮距潜在泄漏源水平距离不小于15 m,且可在地面或控制室操作。
第5.5危险化学品储罐
5.5.1在有毒物质储罐、液体危险化学品大型储罐的进、出口管道靠近储罐根部位置，应设置Ⅲ类紧急切断阀。紧急切断阀的就地操作按钮应设置在储罐组防火堤外。
解读：T/CCSAS 023-2022 明确I类为手动就地操作；Ⅱ类动力就地操作；Ⅲ类动力就地和远程控制。SIS 的紧急切断阀应该属于Ⅲ类。
API 标准对紧急切断阀SSV 与 紧急隔离阀EBV 的定义
API 553 -2012 Refinery Valves and Accessories for Control and Safety Instrumented Systems
3.9 emergency block valves EBVs
Emergency block valves are designed to control a hazardous incident. These are valves for emergency isolation and are designed to stop the uncontrolled release of flammable or toxic materials.
These valves should be fire-safe, if they are within the fire zone. The valves may be referred to as type A, B, C, and D. Refer to their individual definitions within this section.
3.46 Type D EBV
This is an EBV with remote controls. There is no restriction as to where the valve may be located, but the controls should be a minimum of 12 m (40 ft) from the leak source and should be out of the fire zone. An EBV installed at an elevation greater than 4.6 m (15 ft) above grade will also come under this category. Both the actuator and that portion of the control cable and tubing which is in the fire zone should be fireproofed or designed to operate without failure duringfire conditions. Specify that the conduit/tubing/cable supports are required to be fireproofed.
EBV定义：紧急隔离阀设计用于控制危险事件.用于紧急隔离,旨在阻止易燃或有毒材料的失控释放。位于火灾危险区内的紧急隔离阀应选用火灾安全型.EBV将分为A,B,C,D型.参见本节单独的定义.
A类EBV安装在设备上，手动操作。在发生泄漏事故时，A类EBV的安装位置不会发生燃烧。
B类EBV的安装位置距离泄漏源至少7.6m，在发生泄漏事故时，B类EBV的安装位置会发生燃烧。B类EBV靠手动操作，尺寸在DN200(包括)以下，压力等级在CL300以下。该类阀门距离地面的安装高度应满足操作便利性的要求，如果阀门安装无法在地面上，应设置不高于4.6m的阀门操作平台。
C类EBV是通过动力执行机构操作的B类EBV。通过执行机构操作的尺寸大于DN200或者压力等级大于CL300的EBV。C类EBV应安装在火灾区域之外，距离泄漏源至少7.6m，距离地面高度不超过4.6m。阀门在现场可以方便地被操作。
D型EBV定义：它是具有远程控制的EBV.对于该EBV阀位于何处没有限制,但控制场所应距离泄漏源和火 灾危险区至少12米(40英尺)远.一个EBV被安装于高于4.6米(15英尺)位置时也被归入D型.位于火灾 危险区内的阀门执行机构和控制信号电缆及仪表风管应被防火保护或设计成在火灾条件下操作无失效.特别 地,这些穿线管/仪表风管/电缆支架也需要做防火保护。
解读：
紧急切断阀有不同的类型，根据不同的应用场景选用。

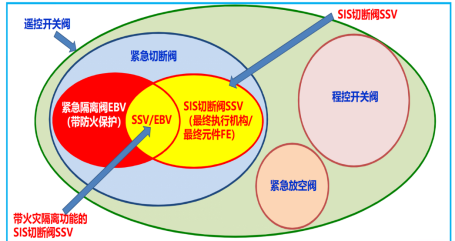

小结：在危险时刻能紧急切断的阀门都是紧急切断阀，TSG中的是特指自力式的，SIS系统的紧急切断阀是SIS控制的执行元件。
两者的设计理念、技术标准、检验要求不同
将SIS紧急切断阀简单等同于TSG 92-2026中的安全附件紧急切断阀，是对TSG的误读。
设置EBV还是SSV 要结合具体应用场景及HAZOP来决定

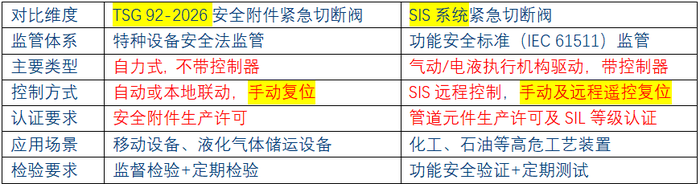

两者对比：
TSG紧急切断阀的概念搞清楚了，制造许可的问题也就清楚了。
2014年特种设备安全法，确定了特种设备安全附件紧急切断阀的地位，
2015年国家质检总局又发布通知《质检总局办公厅关于压力管道气瓶安全监察工作有关问题的通知》〔2015〕675号，宣布：紧急切断阀“许可条件暂按《压力管道元件制造许可规则》（TSG D2001-2006）执行”。
直到《国家市场监管总局关于特种设备行政许可有关事项的公告》〔2021〕41号发布，明确了特种设备许可参数级别及划分原则，
安全附件紧急切断阀：A: 移动设备紧急切断阀；B：其他紧急切断阀
压力管道金属阀门: A1:公称压力大于或等于10MPa ,公称直径大于等于300金属阀门
A2:公称压力大于或等于4MPa,设计温度低于或等于101°C金属阀门
B: 公称压力大于或等于4MPa公称直径大于等于50mm金属阀门
TSG 92-2026《承压类特种设备安全附件安全技术规程》 进一步明确强化了，特种设备安全附件紧急切断阀的监管要求。
既：作为特种设备安全附件的紧急切断阀必须取得F230制造许可证。
解读：
对于不属于特种设备安全附件的紧急切断阀，按照压力管道元件取制造许可应该是允许的。因为在41号公告发布之前，作为SIS的执行元件的紧急切断阀都是按管道元件取得的制造许可，41号发布之后，要求SIS 的紧急切断阀取得安全附件制造许可，是混淆了此紧急切断阀非彼紧急切断阀。
从紧急切断阀的功能来说，TSG 中的紧急切断阀与SIS 中的紧急切断阀都是一样的，未来合并到管道元件金属阀门一大类中是合理的。
建议未来修订特种设备目录时，取消了安全附件项，把原安全附件紧急切断阀合并到管道元件金属阀门大类中了。这样更便于管理。
作为安全附件的紧急切断阀按TSG 92-2026 《承压类特种设备安全附件安全技术规程》要求进行管理；
作为SIS 执行元件的紧急切断阀按AQT 3034-2022《化工过程安全管理导则》及/CAMETA 001011-2022《化工安全仪表系统管理规范》进行管理。
结语：
TSG 中的紧急切断阀在现有特种设备安全法规框架下，是作为安全附件出现的，但是特指保护设备本体的自力式紧急切断阀。
如同安全阀一样，安全阀、爆破片及SIS中的紧急泄放阀，同属一类功能性质，但是安全阀、爆破片属于安全附件，SIS 中的紧急泄放阀不属于安全附件，这个大家都能理解且没有异议。因为安全阀、爆破片都是自力式的，不同于SIS中的紧急泄放阀是由传感元件及SIS控制器构成的有完整的SIF回路及SIL要求。
紧急切断阀也是同样的道理。试想如果所有的紧急切断阀都是安全附件，那么势必有一部分紧急切断阀具有双重身份，既属于安全仪表又属于安全附件，势必给管理带来混乱。
SIS 系统中的紧急切断阀与TSG 中的紧急切断阀，相互独立，不在同一个保护层。
建议在未来修订《特种设备目录》时，能将所有的阀门都将合并到管道金属阀一项中，根据具体应用场景，结合HAZOP，选用不同的符合技术规范的阀门。行政监管部门简政放权，同世界接轨，是大势所趋。
美的楼宇科技制冷展现场直播即将开始，欢迎预约直播！
《流程工业》是中国机械工业联合会主管、机械工业信息研究院与中国机械工业集团有限公司共同主办的国家级科技期刊，国内统一连续出版物号：CN 11-5669/T，国际标准连续出版物号：ISSN 1674-5922，被中国知网、万方数据、维普等国内权威学术数据库收录。
《流程工业》聚焦于石油、化工、制药、新材料、新能源、环保水处理等领域。主要栏目包括：行业观察、特别策划、过程技术与工艺、自动化与仪表、通用设备、工厂装置工程、设计与开发、HSE管理、仓储物流、质量管理、物流与包装等。

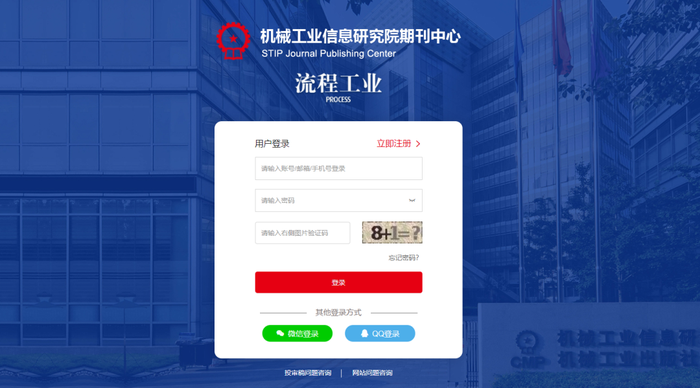

请登录机械工业信息研究院期刊中心投审稿系统投稿！！！
